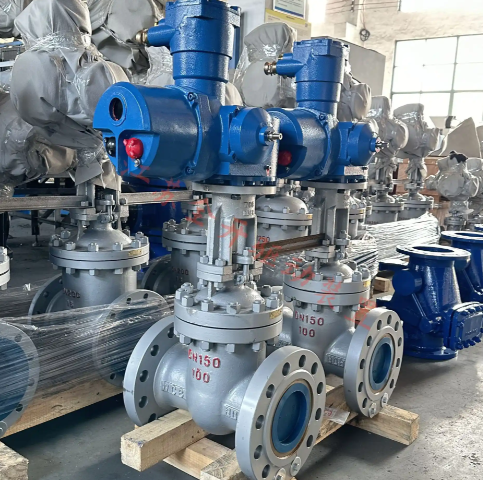

在石油、化工、电力和长输管线的主干管网中，电动铸钢闸阀因其流阻小、密封可靠、适用压力范围广，长期占据不可替代的位置。对于设计院工程师和采购人员而言，电动铸钢闸阀的选型并非简单的“口径+压力”匹配，而是涉及材质等级、结构形式、执行器扭矩及工况适配的系统工程。本文将从工程应用角度出发，系统梳理电动铸钢闸阀的科学选型逻辑。

一、铸钢材质：高压高温工况的基石

电动闸阀的阀体材质直接决定其服役安全。与铸铁（HT200）相比，铸钢（如WCB、A105）具有更高的抗拉强度和冲击韧性。WCB铸钢的抗拉强度≥485 MPa，冲击功≥27 J，能够可靠应对PN16–PN100的中高压工况，且在-29℃～425℃范围内性能稳定。对于非强腐蚀性介质（如蒸汽、油品、水），铸钢材质在成本与性能之间达到了最佳平衡，是工业主干管网的首选。在低温环境（如北方冬季或LNG相关工艺）中，需选用LCB（低温碳钢）材质，以防止冷脆断裂。

二、结构形式：楔式 vs 平行式，单闸板 vs 双闸板

闸阀的核心在于闸板与阀座的密封结构，选型时需根据工况特点精准匹配：

1. 楔式闸阀（最常用）

   闸板呈楔形，依靠介质压力或执行器推力与阀座楔紧实现密封。其结构简单、密封性好，适用于蒸汽、油品等介质。但缺点是温度变化时，闸板易因热胀冷缩而卡死（缩缸现象）。

2. 平行式闸阀

   闸板为平行平板，依靠弹簧或介质压力推动阀座压紧闸板。其启闭扭矩小，不易卡死，适合温差大或频繁启闭的场合，但结构相对复杂，成本较高。

3. 单闸板与双闸板

   DN50–DN300多采用单闸板，结构简单；DN350以上大口径常采用双闸板，通过顶心自动调位，密封面受力均匀，但高度较高，维修难度大。

三、电动执行器：扭矩计算与安全系数

执行器是电动闸阀的动力源，选型失误常导致阀门无法启闭或烧毁电机。闸阀属于“直线行程”阀门，启闭过程中扭矩变化大，尤其是开启瞬间（Breakaway Torque）扭矩最大。

• 扭矩冗余设计：选型时必须计算阀门的最大操作扭矩。一般建议执行器的输出扭矩应为阀门最大扭矩的1.5–2倍。例如，DN200 PN40的铸钢闸阀，其最大开启扭矩约为800 N·m，则应选用1200–1600 N·m的执行器。

• 行程时间匹配：闸阀启闭行程长（行程=DN×1.1），需根据工艺要求选择执行器转速。切断阀要求快开快关（15–30秒），调节型则要求慢速平稳（60–120秒）。

• 防护与防爆：户外安装需IP65以上防护等级；化工区、油气站需ExdIIBT4或CT6防爆等级。

四、密封面材料：耐磨与耐腐蚀的平衡

闸阀的密封性能取决于闸板和阀座的密封面材料：

• Cr13系列（如1Cr13、2Cr13）：硬度高、耐磨性好，适用于油品、蒸汽等介质，但不耐强腐蚀。

• 硬质合金堆焊（如STL）：在密封面堆焊钴基或镍基硬质合金，耐温可达550℃以上，耐冲刷、抗擦伤，适用于高压差、含颗粒介质或高温蒸汽。

• 橡胶或PTFE软密封：密封性能好（零泄漏），但耐温性差（≤150℃），仅适用于水系统或低温弱腐蚀介质。

五、工程选型避坑清单

1. 流向限制：闸阀一般双向密封，但安装时需注意阀体箭头方向（部分设计为单流向），避免装反导致密封失效。

2. 安装位置：闸阀不宜安装在地下潮湿处，以免电动执行器受潮短路；阀杆应垂直向上或倾斜≤30°安装。

3. 旁路设置：对于高压差、大口径（DN≥300）闸阀，建议在主阀旁设置旁路阀，先开旁路平衡压差，再开主阀，以降低开启扭矩。

结语

电动铸钢闸阀的选型是一项严谨的技术工作。只有将介质特性、工况压力、管道口径与执行器性能精确匹配，才能确保管网长周期安全稳定运行
