在现代供水系统与工业循环水网络中，“流量忽大忽小”是造成管网震动、设备过载和运行不稳定的核心原因之一。400X流量控制阀作为一种先导式水力控制阀，能够按照设定值自动恒定管路流量，不受压力波动影响，被称为管网系统的“流量守门员”。本文将从结构组成、控制原理、性能参数到选型误区，系统拆解400X流量控制阀的专业知识，为给排水与暖通工程师提供实用参考。

一、产品定位与技术优势

400X流量控制阀属于先导式隔膜控制阀，安装在主干管或支管上，主要功能是将变化不定的进口流量稳定在设定值。与普通的节流孔板或截止阀相比，它具有三大技术优势：

• 恒流精度高：在±10%压力波动范围内，流量偏差可控制在±5%以内。

• 自适应能力强：流量设定后，无论上游压力如何变化，阀门自动调整开度。

• 大口径适应性好：可做到DN800，满足大型水厂、区域管网需求。

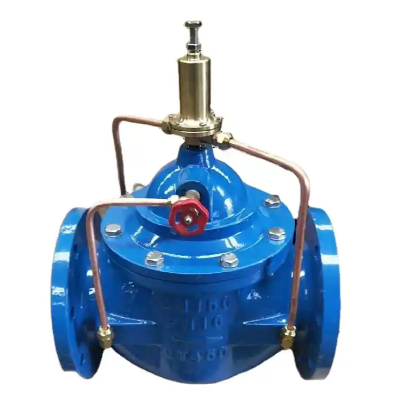

二、核心结构组成

一套完整的400X流量控制阀主要由五部分组成：

1. 主阀：包括阀体、阀盖、隔膜、阀瓣及复位弹簧，是执行机构。

2. 流量导阀：内置节流孔板和感应元件，是流量检测与反馈的核心。

3. 控制管路：连接主阀控制室与导阀，传递压力信号。

4. 针阀：调节主阀启闭速度，防止水锤。

5. 过滤器：防止杂质进入导阀和控制室，保障灵敏度。

三、水力控制原理（闭环调节）

400X的工作原理基于“压差—流量”关系与先导控制：

1. 流量感应：导阀内部节流孔产生压差ΔP，ΔP与流量Q²成正比。

2. 信号反馈：ΔP作用于导阀膜片，与导阀弹簧力比较。

3. 主阀调节：

• 当实际流量大于设定值时，导阀开度减小，主阀控制室压力升高，阀瓣下移，开度减小，流量回落。

• 当实际流量小于设定值时，导阀开度增大，控制室压力降低，阀瓣上移，开度增大，流量回升。

4. 动态平衡：在某一开度下，流量稳定在设定值，系统处于动态平衡。

四、关键性能参数

• 公称压力：PN10/PN16/PN25

• 流量控制精度：±5%（特殊工况可达±3%）

• 适用介质：清水、污水、油品（需特殊密封）

• 介质温度：0～80℃（橡胶密封）；≤150℃（金属密封）

• 最小工作压差：≥0.05MPa（保证导阀灵敏动作）

五、科学选型五步法

为避免“流量不稳、阀门震荡、控制失效”，选型需遵循以下步骤：

1. 确定设计流量（Q设）：根据工艺要求或设计规范确定所需恒定流量。

2. 校核最小压差（ΔPmin）：阀门前后压差必须大于0.05MPa，否则无法正常工作。

3. 计算KV值：根据Q设和ΔP，计算所需流量系数KV，对照厂家样本选择口径。

4. 考虑安全余量：一般按1.1～1.2倍设计流量选型，避免长期满负荷运行。

5. 环境与介质适配：污水系统需选耐磨橡胶隔膜；腐蚀性介质需选不锈钢阀体。

六、常见安装误区与对策

• 误区一：直管段不足

  阀前直管段应≥5倍DN，阀后≥3倍DN，否则紊流会影响导阀压差检测精度。

• 误区二：过滤器未装或堵塞

  控制管路上的过滤器必须定期清洗，否则导阀节流孔堵塞将导致流量失控。

• 误区三：忽略旁通管

  重要供水节点建议设置旁通管路，以便检修时不影响系统运行。

• 误区四：安装方向错误

  必须严格按阀体箭头方向安装，切勿反向。

七、维护与故障排除

• 定期校验：每季度检查流量设定值与实际值偏差，必要时重新校准。

• 清洗导阀：每半年拆卸导阀清洗节流孔和膜片。

• 常见故障：

• 流量波动大：多为针阀调节不当或导阀膜片破损。

• 流量偏小：可能是主阀节流孔堵塞或导阀弹簧疲劳。

• 阀门震荡：通常由针阀开度过大或系统刚性不足引起。

随着智慧水务的发展，带电磁导阀和智能控制器的400X数字流量控制阀已开始试点应用，可实现远程设定、自动校准和数据分析，代表了未来的技术方向。
