在水箱、水塔、消防水池的自动补水系统里，遥控浮球阀（典型型号 100X 隔膜式）常被叫作“不用电的液位管家”。它不像电磁阀依赖 PLC 和电源，也不像老式杠杆浮球直接扛水压，而是用“小浮球控大主阀”的液压先导逻辑，实现液满即关、液降即开的无人值守。本文从隔膜受力、导阀卸压、针阀调速三条线拆开讲清楚它到底怎么动。

一、整体定位：主阀+控制管路的两级结构

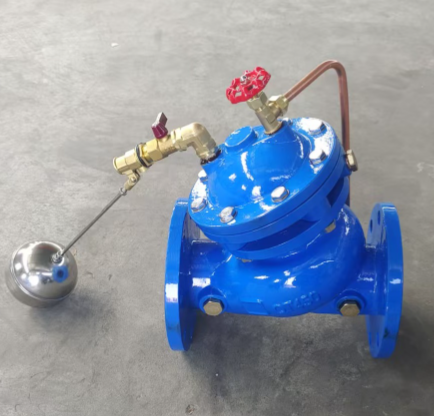

100X 遥控浮球阀由两部分组成：

• 主阀：法兰装在进水主管上，阀体多为球墨铸铁/铸钢，内藏隔膜、阀瓣、阀座，负责大流量通断；

• 水力控制附件：浮球导阀（置于水池内）、针阀、检修球阀、微型过滤器、连接导管（通常 DN15 镀锌管或软管）。

核心逻辑只有一句：浮球导阀控制主阀上腔（控制室）的压力，上腔压力与进口压力的差值决定隔膜带动阀瓣升降。

二、水位下降→导阀开→主阀开

当水池用水使液位跌到设定下限，浮球随水面下落，连杆拉开浮球导阀口。主阀控制室里的压力水经“控制室→球阀→针阀→浮球导阀→水池”泄掉，控制室压力趋近大气压。此时进口侧水压作用在隔膜下部面积远大于上部，净推力把隔膜和阀瓣顶起，主阀开启，管道向水池补水。

三、水位上升→导阀关→主阀关

液位回到上限，浮球上浮压紧导阀密封，控制室泄压通道切断。进口压力经“主阀进口→针阀（节流）→控制室”缓慢建压，当控制室压力×上膜面积 ≥ 进口压力×下膜面积时，隔膜下行压紧阀瓣落座，主阀平稳关闭，停止进水。针阀开度越小，关闭越慢，可消除水锤。

四、关键零件各自干什么

• 隔膜（NBR/EPDM）：隔离水腔与大气，把压力信号转成机械位移，是“液压变位移”的核心；

• 针阀：调节控制室充压速度，等效调节主阀启闭时间（一般调至 30–90 秒关阀）；

• 微型过滤器：拦 0.5mm 以上杂质，保导阀微孔不堵；

• 检修球阀：卡涩时关球阀强制主阀全关，不影响水池运行。

五、为什么“水位不受水压干扰”

普通杠杆浮球在进水压力波动时会颤振；100X 主阀启闭由控制室压力差决定，进水压力只要在 0.15–2.5MPa 区间内，关闭力矩都来自控制室建压，与瞬时水压无关，故液位设定值漂移极小（±10mm 级）。

六、口径边界与标准

DN40–DN450 优先隔膜式；DN500 以上控制室过大、响应迟滞，改选活塞式遥控浮球阀。执行 CJ/T 219、GB/T 13927 试压，壳体 1.5 倍 PN、密封 1.1 倍 PN 保压无渗。

懂了这套“小信号控大阀”的液压逻辑，就能解释它为何在屋顶水箱、二次供水、冷却塔补水中逐步替掉老式铜浮球——不是更便宜，而是启闭更稳、不费电、不怕水锤。
