在现代工业流体输送系统、城市供热管网及中央空调水系统中，流量控制阀扮演着“系统平衡器”的关键角色。无论是需要将水泵流量限制在额定范围内的定流量阀，还是能够根据管网压差自动调节开度的动态平衡阀，其核心使命都是确保流体介质按需分配、系统稳定运行。本文将从流体力学基础出发，层层拆解流量控制阀的内部工作机制、核心部件协同方式以及不同类型阀门的控制逻辑差异，帮助工程技术人员建立系统化的认知框架。

一、流量控制阀的基本定义与分类

流量控制阀（Flow Control Valve），广义上指所有通过改变节流截面或节流长度来控制流体流量的阀门。在暖通空调和给排水领域，通常特指具备恒定流量或比例调节功能的专用阀门，主要包括自力式流量控制阀（定流量阀）、动态平衡电动调节阀、压差控制阀（导阀型）以及电子式智能流量阀四大类。

与普通的截止阀、闸阀仅能手动截断介质不同，流量控制阀内置了感知、运算和执行机构，能够实时响应系统压力波动，自动调整流通能力，使通过阀门的流量始终维持在设定值附近。这种“自适应”特性是解决管网水力失调、降低能耗的关键。

二、自力式流量控制阀的工作原理

自力式流量控制阀是目前应用最广泛的机械式流量控制产品，其核心结构由阀体、可变节流阀瓣、压力反馈膜片（或活塞）和弹簧组成。它的工作逻辑建立在力平衡原理之上。

当流体进入阀门时，一部分介质通过导压孔被引入膜片上方腔室，形成与出口压力相关联的控制压力。膜片下方则受到弹簧力和进口压力的共同作用。在初始设定状态下，弹簧预压缩量决定了目标控制压力差值。当上游压力升高或下游负荷减小导致流量有增大趋势时，阀瓣前后的压差增大，膜片感受到的不平衡力推动阀瓣向关闭方向移动，缩小流通截面积，从而增加局部阻力，抑制流量上升；反之，当系统流量有减小趋势时，膜片带动阀瓣开大，降低阻力，补偿流量损失。

这种负反馈调节过程几乎在瞬间完成，无需外部电源或控制信号，因此被称为“自力式”。其控制精度通常在±5%以内，足以满足大多数民用和工业二次管网的平衡需求。

三、动态平衡电动调节阀的双重调节机制

在智能楼宇和工业自动化场景中，往往需要阀门既能接受DDC（直接数字控制器）的开度指令，又能在系统压差波动时维持流量稳定。动态平衡电动调节阀（也称一体阀）正是为此而生。

该阀门将电动调节阀与自力式流量控制机构集成在同一阀体内。电动执行器接收0~10V或4~20mA控制信号，驱动阀杆改变阀芯的初始开度，设定所需的最大流量值；而内部的压差补偿器则实时感知阀前后的压力变化，自动微调阀芯的实际流通面积，确保即使管网其他支路启闭导致压差剧烈波动，该支路的流量依然保持与电动指令成比例的稳定状态。

这种“电动设定+液压补偿”的双重机制，彻底解决了传统电动阀在大压差工况下出现的“小开度震荡”和“流量偏离”问题，特别适用于变流量系统（VAV）中的空气处理机组、风机盘管等末端设备。

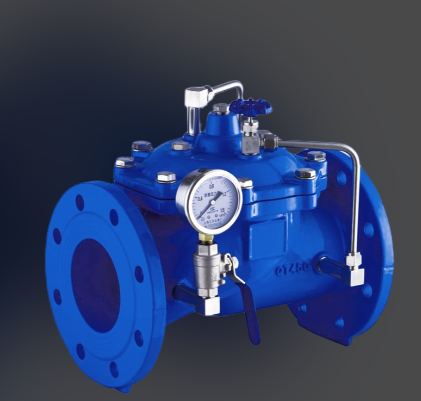

四、压差控制阀的先导式工作原理

对于大型区域供热管网或复杂的工业冷却水系统，直接作用式流量阀的膜片驱动力可能不足以应对高压差工况，此时需要采用先导式压差控制阀。

先导阀通过一根细导管感知被控环路两端的压差，当压差超过设定值时，导阀开启，释放主阀膜头上的压力，使主阀瓣在弹簧作用下关小，增大阻力；当压差低于设定值时，导阀关闭，上游压力重新作用于主膜头，推动主阀瓣开大。由于控制压力经过导阀放大，这种结构的调节灵敏度更高，能够控制高达数兆帕的压差，且设定值可通过调节导阀弹簧轻松更改。

五、电子式智能流量阀的数字化突破

随着工业物联网（IIoT）的普及，传统机械式流量阀正在向电子化、网络化演进。智能流量阀在阀体内部集成了高精度电磁流量计、压力变送器和PID控制器，能够实时测量实际流量并与设定值比较，通过内置步进电机驱动阀芯进行闭环控制。

相比机械式产品，智能阀的控制精度可提升至±1%，并支持Modbus、BACnet、PROFIBUS等多种通讯协议，实现远程设定、故障诊断和预测性维护。部分高端型号还具备自适应学习功能，能够根据历史运行数据自动优化PID参数，应对季节性负荷变化。

六、选型与应用中的关键考量

尽管流量控制阀原理各异，但在选型时均需重点关注以下参数：设计流量、工作压差范围、介质温度和阀门的Kv值（流量系数）。其中，工作压差范围是最容易被忽视的参数——如果实际压差超出阀门的自力式控制范围，阀瓣将无法有效补偿，导致控制失效。一般建议阀门的最小工作压差不低于0.02MPa，最大压差不超过0.3MPa（具体视型号而定）。

此外，安装方向必须严格遵循阀体标注的流向箭头，通常要求阀前保留5倍管径的直管段，阀后保留3倍管径，以减少涡流对流量测量的干扰。对于含有铁锈、焊渣的初次运行系统，务必在阀前安装Y型过滤器，防止杂质卡塞阀芯。

七、结语

流量控制阀的工作原理从表面看是简单的节流调节，但其背后融合了流体力学、弹性力学和电子传感等多学科技术。理解不同类型阀门的控制逻辑与适用边界，有助于设计人员在复杂系统中做出科学决策，真正实现节能减排与精准控制的目标。
