在自动喷水灭火系统的大家族中，雨淋阀（Deluge Valve，又称雨淋报警阀）堪称应对高危火灾场景的“极速响应卫士”。与湿式报警阀依靠闭式喷头受热破裂缓慢开启不同，雨淋阀服务于开式系统，能在火灾探测器触发后的数秒内，瞬间开启阀门，让供水管网的水流通过所有开式喷头同时喷出，形成“暴雨式”覆盖灭火。这种全淹没、大面积快喷的特性，使其成为石化储罐区、舞台葡萄架、电缆隧道、火工品厂房等严重危险级Ⅱ级场所的核心消防控制设备。本文将深度拆解雨淋阀的“三腔室”流体力学结构，对比隔膜式、活塞式等主流类型的动作逻辑，并梳理其在各类开式消防系统中的应用场景。

一、 雨淋阀的核心定义与系统定位

依据国家标准《GB 5135.5-2018 自动喷水灭火系统 第5部分：雨淋报警阀》，雨淋报警阀是一种通过电动、液动、气动或机械方式开启的自动供水控制阀。其根本特征是：伺应状态（准工作状态）下，系统侧管网（出口侧）无水（或充气），仅供水侧充满压力水；一旦阀门开启，水流单向涌入系统侧，通过开式喷头/水幕喷头/水雾喷头喷洒。

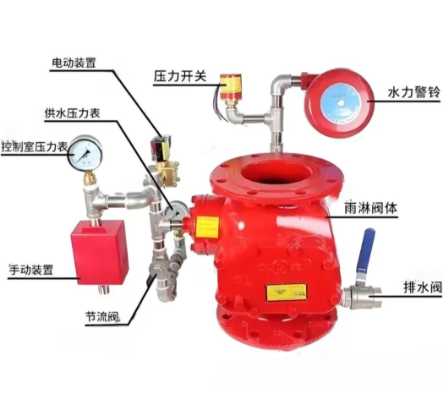

雨淋阀组通常由雨淋阀本体、电磁阀、手动快开阀（应急机械开启）、压力开关、水力警铃、过滤器、控制腔组件及各类信号阀组成。它不仅是水流开关，更是联动报警中枢，能够将机械水流信号转化为电信号启动消防主泵，并反馈状态至火灾自动报警系统（FAS）。

二、 “三腔室”差动密封结构与压差启闭原理

绝大多数雨淋阀（尤其是主流的隔膜式和活塞式）采用差动面积原理实现密封与快速开启，阀内腔被功能部件分隔为三个压力腔室：

1. 供水腔（下腔/进口侧）：连接消防供水干管（市政管网或消防泵出水管），充满有压消防水，压力为P供。

2. 系统腔（上腔/出口侧）：连接开式喷淋管网。伺应状态下，系统侧通过开式喷头与大气相通（压力为0），或预作用/干式传动管充气；动作后充满灭火水。

3. 控制腔（差压腔/隔膜腔）：这是雨淋阀的“控制大脑”，通过细小的控制管路与供水侧相连，中间设限流孔板（传压孔板）。控制腔内充满压力水P控，且有效受压面积大于供水腔阀瓣密封面积（通常面积比1.5:1至2:1）。

准工作状态（关闭）平衡机制：

在伺应态，控制腔与供水腔通过限流孔板连通，P控≈P供。由于控制腔隔膜（或活塞）的受压面积A控 > 供水腔阀瓣受压面积A供，产生的向下（关闭方向）合力 F关 = P供×A控 - P供×A供 > 0，阀瓣被紧紧压在阀座上，隔断供水流向系统侧。此时滴水阀（自动排水阀）关闭，无渗漏。

火灾触发与开启（泄压差动）逻辑：

当保护区发生火灾，火灾自动报警系统（烟感+温感双信号“与”逻辑）确认火情，或传动管（闭式喷头受热破裂）泄压，或人员手动打开紧急快开阀：

• 电控开启：FAS输出DC24V信号驱动电磁阀打开，控制腔水流迅速经电磁阀排泄至排水管，控制腔压力P控骤降。

• 传动管开启：湿式/干式传动管上的闭式喷头爆裂，控制腔水通过传动管泄放，P控下降。

• 机械应急：现场人员逆时针旋开手动快开阀（球阀），直接排放控制腔压力水。

当P控下降至临界值，供水腔向上的推力（P供×A供）超过控制腔向下的压紧力（P控×A控），压差ΔP突破密封力矩，隔膜（或活塞杆）抬起，阀瓣瞬间开启。供水腔高压水冲入系统腔，从所有开式喷头同时喷出灭火。同时，部分水流进入报警管路，驱动水力警铃（声响≥70dB/3m）和压力开关（输出电信号启泵及反馈报警）。

三、 主流雨淋阀结构类型对比（隔膜/活塞/推杆/蝶阀）

根据阀瓣驱动结构的不同，雨淋阀主要分为四类，阀门企业需根据工况推荐适配型号：

1. 隔膜式雨淋阀（ZSFM系列）——应用最广

• 结构：阀内设置弹性橡胶隔膜（双夹层增强橡胶），将阀体分隔为上下腔。隔膜中部连接阀瓣芯杆，控制腔位于隔膜上方。

• 优点：隔膜无金属阀杆穿透阀体，彻底消除轴封泄漏隐患；密封性好，耐腐蚀（橡胶包覆），维护简单；流道顺畅水阻小。

• 缺点：橡胶隔膜耐温上限约70℃，不适用于高温介质；橡胶老化周期约5-8年需更换。

• 适用：电厂、商业建筑雨淋系统、水喷雾系统（DN40-DN300）。

2. 活塞式雨淋阀（ZSFS系列）

• 结构：采用金属活塞组件代替隔膜，活塞面积大于阀座密封面积，控制腔驱动活塞升降。

• 优点：金属活塞耐高压（可达2.5MPa/4.0MPa）、耐高温（水喷雾高温蒸汽场景），机械强度高，寿命长。

• 缺点：加工精度要求高，活塞密封圈磨损后可能有微量内漏，需定期润滑。

• 适用：石化高压消防管网、大型油库、冶金厂（DN100-DN250）。

3. 推杆型（杠杆式）雨淋阀（ZSFG系列）

• 结构：利用杠杆机构传递控制腔压力，锁定杆锁紧阀瓣。泄压时锁块脱开，阀瓣翻转开启。

• 特点：开启力大，动作行程短（<100mm），响应极快（<5s），常用于老式系统或特定防爆场所。结构相对复杂，调节繁琐。

4. 蝶阀式雨淋阀（角式/直通式）

• 结构：以偏心蝶阀为主体，辅以液压控制先导系统。控制腔泄压驱动蝶板旋转90°全开。

• 特点：结构紧凑，重量轻，通径可做很大（DN300以上），水头损失极小；但密封可靠性略低于隔膜式，多用于超大流量水幕分割系统。

四、 雨淋阀在四大消防系统中的应用场景

雨淋阀是多种开式及特殊闭式系统的控制核心：

1. 雨淋系统（开式喷淋）

• 场景：火灾蔓延极快（闪燃、液体火灾）、闭式喷头来不及依次开启的场所。如舞台葡萄架下方、电影摄影棚、易燃液体车间（油漆/溶剂）、火工品仓库、弹药库。

• 配置：雨淋阀+开式洒水喷头（流量系数K=80/K=115），单阀保护面积≤260㎡（严重危险Ⅱ级），喷头同时喷水。

• 启动：通常采用“感温探测器+手动报警按钮”双信号联动电磁阀，或湿式传动管（闭式喷头Φ5mm易熔合金）。

2. 水幕系统（防火分隔）

• 场景：需防火分隔冷却的部位，如商场中庭、石化装置区、储罐防火冷却、传送带穿越防火墙洞口。

• 配置：雨淋阀+水幕喷头（缝隙式/离心式），喷水形成水帘阻隔热辐射，不直接灭火，侧重阻燃降温。

• 启动：多独立防火分区共用雨淋阀组，联动防火卷帘降落信号或温控释放。

3. 水喷雾灭火系统

• 场景：扑救电气火灾（变压器、电缆）、液体火灾（油罐冷却）、固体表面火灾。电力、石化、冶金重点防护。

• 配置：雨淋阀+水雾喷头（压力式，雾化角60°-120°），工作压力通常≥0.35MPa（细化雾滴吸热效率高）。

• 启动：高压系统多用电控（防爆电磁阀Exd II BT4），电缆隧道可用缆式感温电缆传动。

4. 预作用系统（特殊闭式应用）

• 场景：忌水场所（档案库、数据中心、博物馆），平时管道充气（干式），防误喷冻裂。

• 配置：雨淋阀（作为系统控制阀）+闭式喷头+空气维持装置。火灾报警后雨淋阀先开启充水（预作用），喷头爆裂才喷水。

• 特点：雨淋阀常闭，报警系统先动作充水，兼顾干式防冻与湿式响应速度。

此外，雨淋阀还可与泡沫比例混合装置联用，构成自动喷水-泡沫联用系统，前期喷泡沫覆盖液面窒息灭火，后期喷水冷却防复燃，广泛用于飞机库、石化码头。

五、 关键性能参数与行业标准演进

• 公称通径（DN）：GB 5135.5规定DN25-DN300，常用DN100、DN150、DN200、DN250。大空间仓库可选DN300。

• 额定工作压力：1.2MPa（常规）、1.6MPa（主流）、2.5MPa（高压石化），密封试验压力为1.5倍额定压力，强度2倍。

• 响应时间：DN≤200mm雨淋阀，电控/手动启动应在15秒内完全开启；DN>200mm允许60秒内（GB50261-2017）。

• 材质：阀体球墨铸铁（QT450）、铸钢（WCB，高压）、不锈钢（304/316L，腐蚀环境）；隔膜丁腈橡胶（NBR）或EPDM。

• 认证：国产需CCCF强制认证；出口需UL 193、FM 1120、CE等。

• 新趋势：集成物联网压力传感器、防爆等级提升至Exd IIC T6（氢气环境），智能雨淋阀支持远程泄压测试与微泄漏监测。

雨淋阀凭借差动压差结构的巧妙设计，在秒级时间内实现“全管网同步喷水”，是高危工业消防不可替代的阀门装备。理解其隔膜/活塞差动逻辑与多系统适配性，是阀门企业提供技术选型服务的基础。
