在工业阀门的演进长河中，蝶阀经历了从中线（Concentric）、单偏心、双偏心到三偏心（Triple Offset）的四次技术迭代。其中，三偏心金属硬密封蝶阀被誉为“高性能蝶阀的皇冠”，彻底解决了传统阀门在高温高压工况下“金属密封泄漏大、软密封不耐温”的矛盾。本文将深度拆解其三维偏心几何结构、金属硬密封机理及“无摩擦”启闭特性，揭示其实现ANSI/FCI 70-2 Class VI级零泄漏的技术底层逻辑。

一、 几何层面的“三次偏移”究竟改变了什么？

三偏心并非营销概念，而是严谨的空间几何设计，三个偏心量的累积决定了阀门的运动轨迹：

1. 第一偏心（轴向偏心）：阀杆轴线相对于蝶板密封面中心的偏移。传统中线蝶阀阀杆穿过蝶板中心，启闭时蝶板四周始终摩擦阀座。第一偏心使阀杆轴心后移，减少蝶板转动时的干涉面积，降低起始摩擦力矩。

2. 第二偏心（径向偏心）：阀杆轴线相对于管道/阀体通道中心的偏移。这使得蝶板在旋转开启时，能够迅速脱离阀座的挤压接触。当阀门开启约10°后，蝶板密封面完全脱离阀座，实现“瞬时脱开”，从根源上消除大部分行程的机械磨损。

3. 第三偏心（角偏心/锥面偏心）——核心技术突破：这是三偏心蝶阀的灵魂。设计师将蝶板密封面设计为一段倾斜的圆锥面（斜锥），其圆锥轴线与阀门通道轴线形成一个特定的锥角（通常3°~10°），且圆锥顶点偏移阀杆中心。这种斜锥对斜锥的密封结构，将传统的“面接触”压迫密封转变为“线接触”（椭圆环状密封带）的扭力密封（Torque Sealing）。

二、 扭力密封：越关越紧的金属硬密封机理

不同于软密封依赖橡胶弹性变形填缝，三偏心金属硬密封依靠精密加工的几何锥面配合预紧扭矩实现密封。

• 关闭过程：当蝶板旋转至最后3°~5°时，斜锥面开始切入阀座。由于锥角设计，介质压力越高，流体对蝶板的推力在密封面法线方向的分量越大，产生“越关越紧”的自紧密封效应。这完全符合API 6FA防火阀门的安全逻辑——即使软石墨夹层烧毁，金属基体仍能靠扭矩压紧止回。

• 开启过程：反向旋转瞬间，几何偏心立即使蝶板向后“凸轮式”抬起，密封面瞬间分离，无黏连、无擦伤。这种“启闭无摩擦”特性使得三偏心蝶阀启闭扭矩比同口径闸阀低60%以上，可使用小型化电动/气动执行器，降低工程造价。

• 密封面材料：阀座多采用多层复合结构（不锈钢片+柔性石墨层压）或全金属整体堆焊。蝶板密封面通常采用Stellite（司太立）钴基合金或镍基合金（Inconel）进行等离子堆焊/喷焊，硬度可达HRC40-55，耐温高达600℃（高温型可达900℃+），耐冲刷性能极佳，适应含固体颗粒的浆液介质。

三、 为什么三偏心能替代传统闸阀和截止阀？

在PN16-PN40（Class150-Class300）的中高压管道中，传统闸阀存在体积大、高度高（需高阀井）、启闭慢（需旋转多圈）、密封面易冲蚀（楔形结构）等痛点。三偏心蝶阀结构紧凑（对夹/双法兰），高度仅为闸阀的1/3，重量轻50%-70%，90°旋转即可快速切断。更重要的是，通过CAM编程五轴联动加工中心精密研磨锥面，三偏心蝶阀可实现双向零泄漏（Bidirectional Bubble-tight），通过ISO 5208Rate A级（无可见泄漏）测试，在电厂主蒸汽隔离、炼油厂催化裂化装置中逐步取代笨重的闸阀。

四、 关键性能参数与设计标准

• 压力温度额定值：遵循ASME B16.34/API 609，常规硬密封适用-29℃~425℃（石墨复合阀座），高温型（金属全接触）可达570℃，超低温深冷型（-196℃ for LNG）需特殊长颈阀盖设计防止结冰卡涩。

• 压力等级：Class 150 ~ Class 2500（PN10~PN420），大口径（DN1200+）多用于水利枢纽，小口径（DN50~DN600）多用于工艺管线控制。

• 泄漏等级：ANSIClass VI（软密封衬层）或API 598Metal Seat Zero Leakage（金属对金属，气泡-tight）。

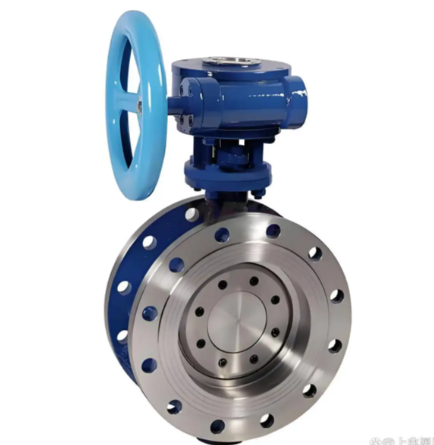

• 驱动方式：手动蜗轮（手柄仅限DN200以下）、气动活塞式（快速切断）、电动智能型（带4-20mA反馈，用于调节控制）、液控（水电换向）。

五、 常见认知误区澄清

误区一：“金属硬密封蝶阀不能调节流量”。实际上，三偏心设计扭矩小，配合伺服电动执行器可做比例调节（如电厂给水泵再循环、脱硫浆液节流），但需注意气蚀区（Cv值低于30%易产生闪蒸），建议加装减压孔板或选用抗气蚀阀笼改良型。误区二：“安装有严格流向”。得益于对称锥面与双向压紧结构，优质三偏心蝶阀通常为双向密封，安装时不受介质流向限制（箭头仅指示推荐承压方向），极大便利了管道施工。误区三：“成本高不划算”。虽然单阀采购价是中线蝶阀的3-5倍，但其寿命周期（启闭次数10万+次）远超软密封，且维护只需更换阀座环（上装式设计无需拆管），全生命周期成本（TCO）更低。

随着精密制造工艺（激光跟踪仪校准装配）与流体仿真（CFD减阻设计）的进步，三偏心金属硬密封蝶阀正从高端特种阀门走向通用工业主流。理解其“几何偏心换无摩擦、锥面扭力换零泄漏”的物理本质，是工程师进行高参数管路设计的基础。
