在工业流体系统、暖通空调、供水设备等领域，安全阀作为保障系统压力稳定、防止设备超压损坏的核心部件，其性能与可靠性直接关系到整个系统的安全运行。班尼戈（Banninger）作为全球知名的流体控制解决方案提供商，旗下弹簧式安全阀凭借精准的压力控制、优异的密封性能和长久的使用寿命，成为众多企业的首选设备。本文将详细解析班尼戈弹簧式安全阀的结构特点，并整理实用的尺寸参数对照表，为工程选型、安装维护提供专业参考。
一、班尼戈弹簧式安全阀核心结构：从原理到部件

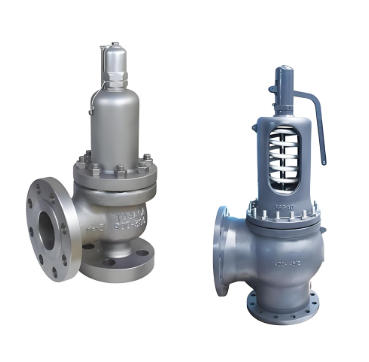

班尼戈弹簧式安全阀基于 “弹簧弹力与系统压力平衡” 的工作原理，当系统压力超过预设值时，弹簧被压缩，阀芯开启泄压；压力降至安全范围后，弹簧复位，阀芯关闭密封。其结构设计经过多代优化，核心部件分工明确、协同高效，具体可拆解为以下 6 大模块：
1. 阀体（Valve Body）
作为安全阀的基础承载部件，班尼戈采用锻造碳钢（WCB）或不锈钢（304/316） 材质，具备高强度、耐腐蚀特性，可适应 - 20℃~350℃的工况温度。阀体内部流道经过流线型设计，减少介质流动阻力，同时避免杂质堆积导致的卡堵问题，适配水、蒸汽、油类等多种流体介质。
2. 阀芯与阀座（Valve Core & Seat）
阀芯采用硬质合金涂层处理，表面粗糙度≤0.8μm，配合阀座的精密研磨工艺，实现 “零泄漏” 密封效果（符合 API 527 密封标准）。阀芯顶部与弹簧直接连接，通过弹簧弹力精准控制开启压力，常见开启压力范围为 0.1MPa~4.0MPa，满足不同系统的压力保护需求。
3. 弹簧组件（Spring Assembly）
弹簧是安全阀的 “压力控制核心”，班尼戈选用50CrVA 合金弹簧钢，经过低温回火处理，具备优异的弹性稳定性和抗疲劳性能，长期使用后弹簧刚度衰减率≤5%。根据不同压力等级，弹簧分为轻、中、重三种负荷类型，可通过更换弹簧实现安全阀压力范围的调整。
4. 调节机构（Adjustment Mechanism）
包含调节螺母、锁紧螺母和导向套，通过旋转调节螺母可改变弹簧的预压缩量，进而设定安全阀的开启压力。班尼戈在调节机构处增加了防松动设计，锁紧螺母采用双螺纹结构，避免设备振动导致的压力设定值偏移；导向套则保证阀芯上下运动时无偏移，提升开启与关闭的同步性。
5. 阀盖与密封件（Valve Cover & Seals）
阀盖采用螺栓连接方式，便于内部部件的检修与更换；密封件选用耐油丁腈橡胶（NBR）或氟橡胶（FKM） ，根据介质特性灵活适配 ——NBR 适用于水、油类介质，FKM 则可耐受高温蒸汽、腐蚀性流体，确保阀盖与阀体之间的密封性能，防止介质泄漏。
6. 排气口与连接端（Exhaust Port & Connection End）
排气口直径与阀体通径匹配，保证泄压时介质能快速排出，避免系统压力持续升高；连接端采用法兰连接（PN16/PN25）或螺纹连接（NPT/G） ，法兰标准符合 GB/T 9113 或 ANSI B16.5，螺纹精度达到 ISO 228 标准，确保与系统管道的可靠连接。
二、班尼戈弹簧式安全阀尺寸参数对照表
为方便工程人员快速选型，以下整理了班尼戈主流型号弹簧式安全阀的关键尺寸参数（以常用的 BSV 系列为例），参数均符合 GB/T 12243《弹簧直接载荷式安全阀》标准，具体可根据实际工况向厂家定制调整：
备注：
表中尺寸为常温工况下的参考值，高温工况（≥250℃）需考虑材料热膨胀系数，实际尺寸可能存在 ±2mm 偏差；
螺纹连接型号的 “阀体宽度” 指六角螺母对边距离，法兰连接型号指法兰外径；
如需特殊材质（如双相钢、哈氏合金）或非标准压力等级，可联系班尼戈技术团队定制，定制周期通常为 7~15 个工作日。
三、选型与使用注意事项
压力匹配：选型时需确保安全阀的公称压力≥系统最高工作压力，开启压力设定为系统工作压力的 1.1~1.2 倍，避免过压或频繁启闭；
介质适配：根据介质的腐蚀性、温度选择对应的阀体材质和密封件，如蒸汽系统优先选用 316 不锈钢阀体 + FKM 密封件；
定期维护：建议每 6 个月对安全阀进行一次校验，检查弹簧弹性、阀芯密封面磨损情况，确保性能达标；
安装规范：安全阀应垂直安装在系统压力最高点，进口管道直径不小于安全阀公称通径，出口管道需畅通且无背压，避免影响泄压效果。
班尼戈弹簧式安全阀凭借成熟的结构设计和精准的参数控制，已广泛应用于化工、能源、建筑等领域。如需获取更详细的产品手册或定制化解决方案，可访问班尼戈官方网站或联系当地授权经销商，专业团队将为您提供全程技术支持。
