阀门在工业管道系统中至关重要，班尼戈铸钢闸阀性能卓越，广泛应用于多领域。其规格型号通过关键参数体现，公称通径范围从 DN15 到 DN800，适配不同管径；公称压力涵盖 1.6MPa 到 20.0MPa，满足不同压力需求；密封面材质有石棉石墨、柔性石墨等，还可堆焊金属；连接方式有法兰连接和对焊连接。工作原理基于闸板直线运动，开启时驱动阀杆使闸板上升打开通道，关闭时反向操作截断流体。密封依靠闸板和阀座密封面，有刚性和弹性闸板，密封方式分自密封和强制密封。了解其规格型号和工作原理有助于用户选阀，未来它将不断创新优化提供更好解决方案。

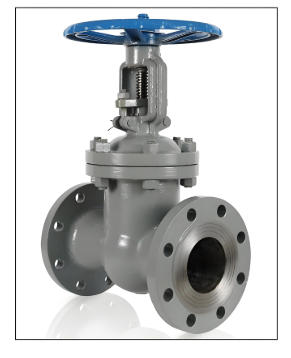

在工业管道系统中，阀门扮演着至关重要的角色，它们控制着流体的流动、调节压力以及保障系统的安全运行。班尼戈铸钢闸阀作为一款性能卓越的阀门产品，被广泛应用于石油、化工、电力、冶金等众多领域。本文将深入探讨班尼戈铸钢闸阀的规格型号和工作原理，帮助大家更好地了解和选择这款产品。
班尼戈铸钢闸阀的规格型号
班尼戈铸钢闸阀拥有丰富多样的规格型号，以满足不同工况和应用场景的需求。其规格型号主要通过以下几个关键参数来体现：
公称通径（DN）：公称通径是指阀门与管道连接处通道的名义直径，它反映了阀门能够通过流体的能力。班尼戈铸钢闸阀的公称通径范围广泛，从较小的 DN15（对应 1/2 英寸）到较大的 DN800（对应 32 英寸）不等，能够适配各种管径的管道系统。例如，在小型的化工实验装置中，可能会选用 DN15 或 DN20 的铸钢闸阀来精确控制流体的通断；而在大型的石油输送管道中，则需要 DN600 甚至更大通径的闸阀来满足大流量的输送要求。
公称压力（PN）：公称压力表示阀门在规定温度下允许承受的以 MPa 为单位的最大工作压力。班尼戈铸钢闸阀的公称压力涵盖了 1.6MPa 到 20.0MPa 的范围。不同的应用场景对压力的要求各异，比如在一般的低压给排水系统中，1.6MPa 或 2.5MPa 的闸阀即可满足需求；而在高压的石油化工管道或蒸汽系统中，则需要选用更高公称压力的闸阀，如 6.4MPa、10.0MPa 甚至 20.0MPa 的产品，以确保阀门在高压环境下的安全可靠运行。
密封面材质：密封面是闸阀实现良好密封性能的关键部位，班尼戈铸钢闸阀的密封面通常采用石棉石墨或柔性石墨材料。石棉石墨具有良好的耐高温、耐磨损和密封性能，适用于一些温度较高、介质较为复杂的工况；柔性石墨则具有更好的柔韧性和自润滑性，能够在不同的压力和温度条件下保持良好的密封效果，并且对阀座和闸板的磨损较小，延长了阀门的使用寿命。此外，根据特殊工况需求，密封面还可堆焊 1Cr13、STL6、不锈钢等金属材料，进一步提高其耐磨性和耐腐蚀性。
连接方式：班尼戈铸钢闸阀常见的连接方式有法兰连接和对焊连接。法兰连接是通过将阀门的法兰与管道的法兰用螺栓紧固，并在两者之间加装密封垫片来实现连接。这种连接方式安装和拆卸方便，便于维修和更换阀门，适用于各种压力等级和管径的管道系统，在工业领域应用最为广泛。对焊连接则是将阀门的端部与管道直接焊接在一起，形成一个整体。对焊连接具有连接强度高、密封性好的优点，能够承受更高的压力和温度，适用于一些对密封性和连接强度要求极高的场合，如高压、高温的蒸汽管道或输送易燃易爆介质的管道。
班尼戈铸钢闸阀的工作原理
班尼戈铸钢闸阀的工作原理基于闸板的直线运动来实现对流体的截断和导通控制。其具体工作过程如下：
开启过程：当需要开启阀门时，操作人员通过手动操作手轮、齿轮传动装置、电动装置或气动装置等驱动方式，使阀杆向上运动。阀杆与闸板通过特定的连接结构相连，因此阀杆的上升带动闸板沿着阀座的导向槽向上移动。随着闸板逐渐提升，闸板与阀座之间的密封面逐渐分离，流体通道逐渐打开。当闸板提升高度达到阀门通径的 1:1 倍时，流体的通道完全畅通，阀门处于全开状态，此时流体可以自由地通过阀门，流向管道系统的下游。
关闭过程：关闭阀门时，操作人员反向操作驱动装置，使阀杆向下运动。阀杆带动闸板沿着导向槽向下移动，闸板的密封面逐渐靠近阀座的密封面。当闸板下降到一定位置时，闸板的密封面与阀座的密封面紧密贴合，形成密封副，从而截断流体的流动，阀门处于关闭状态。在关闭过程中，对于一些采用强制密封方式的闸阀，需要施加一定的外力，确保闸板与阀座之间的密封面紧密接触，以保证良好的密封性能，防止流体泄漏。
密封机制：班尼戈铸钢闸阀的密封主要依靠闸板和阀座的密封面来实现。密封面的设计和制造精度对阀门的密封性能起着决定性作用。闸板通常有刚性闸板和弹性闸板两种类型。刚性闸板结构简单，制造方便，适用于一些压力和温度不太高、介质较为清洁的工况。弹性闸板则在闸板的设计上采用了特殊的结构或材料，使其能够在一定程度上产生微量变形，以更好地适应密封面在加工过程中可能产生的偏差，以及在不同工况下因温度、压力变化导致的密封面变形，从而提高密封性能，适用于一些对密封要求较高、工况较为复杂的场合。在密封过程中，一部分闸阀采用自密封方式，即依靠介质自身的压力将闸板的密封面压向阀座，从而实现密封；而大部分闸阀则采用强制密封方式，需要通过外力（如手轮操作力、电动装置驱动力等）将闸板压向阀座，以确保密封面的密封性，防止介质泄漏。无论是自密封还是强制密封，班尼戈铸钢闸阀都经过精心设计和严格测试，以保证在各种工况下都能实现可靠的密封。
班尼戈铸钢闸阀凭借其丰富的规格型号和可靠的工作原理，在工业管道系统中发挥着重要作用。了解其规格型号和工作原理，有助于用户根据实际工况选择合适的阀门产品，确保管道系统的安全、稳定运行。在未来，随着工业技术的不断发展和进步，班尼戈铸钢闸阀也将不断创新和优化，为各行业的发展提供更优质的流体控制解决方案。
