本文深入解析了自密封闸阀的结构原理与工作机制。文章详细介绍了其利用介质压力实现“压力越高、密封越紧”的压力自紧式密封系统，包括金属环垫、四合环及倒密封等核心部件。通过对比传统法兰闸阀，阐述了自密封闸阀在高温高压工况下的安全性、维护便捷性等显著优势，为读者提供了全面的技术科普。
在现代工业管道系统中，闸阀作为最常用的截断类阀门之一，广泛应用于水、蒸汽、油品等介质的管路控制。然而，当工况进入高温高压领域（如火力发电站的蒸汽管道、核电站的主给水系统），传统的法兰连接或填料密封阀门往往面临巨大的安全挑战。此时，自密封闸阀便以其独特的设计理念脱颖而出，成为保障极端工况下管道安全的“守护神”。作为阀门行业的专业编辑，今天我们就来深度剖析自密封闸阀的核心奥秘。
一、 什么是自密封闸阀？

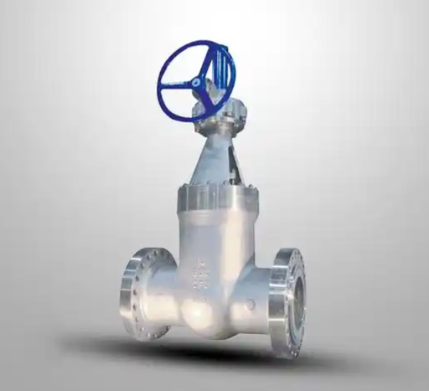

自密封闸阀，顾名思义，是一种利用管道内部介质自身的压力来实现阀盖与阀体之间密封的闸阀。与传统的螺栓连接（法兰连接）闸阀不同，自密封闸阀在阀体与阀盖的连接处，摒弃了数量众多的主螺栓，转而采用一个特殊设计的“压力自紧式密封环”（通常为八角垫、椭圆垫或透镜垫）。
这种阀门的核心逻辑在于“以毒攻毒”：既然系统内部压力极高，容易将阀盖顶开导致外漏，那么我们就利用这个压力，让它反过来将密封面压得更紧。随着管道内介质压力的升高，作用在阀盖内腔的压力会推动阀盖向上移动，从而增大密封垫片的比压，实现更严密的密封。这就是所谓的“压力越高，密封越可靠”。
二、 核心结构解析：压力自紧式密封系统
要理解自密封闸阀，必须拆解其独特的压力自紧式密封结构。该系统主要由阀体、阀盖、密封垫片、四合环（或支承环）以及压套等部件组成。
密封垫片：通常采用金属材质，如软铁、不锈钢或蒙乃尔合金，截面形状多为八角形或椭圆形，与阀体和阀盖上的梯形槽配合。这种金属环垫具有极强的抗压能力和耐高温性能。
四合环与压套：这是自密封结构的“力学传递枢纽”。四合环是一个分成四瓣的环形零件，安装在阀盖颈部加工出的槽内。压套则位于四合环上方。当阀盖受到内部介质向上的推力时，这个力通过压套传递给四合环，四合环再将力分散作用在阀体凹槽上，从而将阀盖向上拉紧，使阀盖底部与密封垫片紧密贴合。
倒密封设计：在阀杆与阀盖的接触部位，自密封闸阀通常设有“倒密封”结构。当阀门全开时，阀杆上升到最高位置，其锥面会与阀盖的锥面贴合，形成一道额外的密封屏障，防止介质沿阀杆向外泄漏，便于在带压状态下更换填料。
三、 工作原理：从“被动堵漏”到“主动防御”
传统的螺栓连接闸阀，其密封力完全依赖于螺栓的预紧力。在高温高压下，螺栓会发生蠕变松弛，导致预紧力下降，从而引发泄漏。而自密封闸阀的工作原理则实现了从“被动”到“主动”的转变。
初始密封：在阀门安装时，通过拧紧阀盖顶部的压紧螺母（或螺栓），给密封垫片施加一个初始的预紧力，形成初始密封。
增压自紧：当管道投入运行，内部介质压力升高时，介质进入阀盖与阀体之间的空腔，产生一个向上的推力。这个推力克服了初始预紧力，将阀盖进一步向上顶起，使得密封垫片受到的比压大幅增加。压力越高，垫片被压得越紧，泄漏的可能性几乎为零。
温度补偿：在高温工况下，阀体和阀盖的金属材料会发生热膨胀。自密封结构允许阀盖有微小的轴向位移，能够自动补偿因温差引起的密封比压变化，避免了冷态时过紧、热态时松弛的弊端。
四、 自密封闸阀的显著优势
极高的安全性：省去了大量高温高压下易失效的主螺栓，消除了因螺栓断裂或蠕变导致的阀盖飞出风险，特别适合超临界、超超临界火电机组。
维护便捷：更换填料或维修阀杆时，无需拆卸整个阀盖，只需关闭阀门，利用倒密封即可在带压状态下进行简单的填料更换作业，大大缩短了停机时间。
节省空间与重量：相比同规格的法兰闸阀，自密封闸阀的结构更加紧凑，重量更轻，减少了管道支架的承重负担。
密封寿命长：金属环垫的密封寿命通常与阀门本体一致，只要垫片材料选择得当，几乎不存在老化失效的问题。
五、 结语
自密封闸阀凭借其巧妙的压力自紧原理，成功解决了高温高压管道连接处的外漏难题，是现代重化工业不可或缺的关键设备。随着工业技术的不断进步，对阀门的安全性和可靠性要求日益严苛，自密封技术也将持续迭代升级。作为专业的阀门制造企业，我们致力于为客户提供高品质的自密封闸阀及全方位的技术支持，共同守护工业管道的安全与高效。
