本文系统介绍了丝口铸铁截止阀的定义、内部结构（阀体、阀瓣、阀杆、填料系统）及工作原理，深入分析了其流阻特性和介质流向要求。通过与闸阀的多维度对比，明确了截止阀在需要流量调节场合的独特优势。文章还梳理了蒸汽供热、建筑给排水、暖通空调等领域的典型应用，并展望了球墨铸铁和硬质合金密封等行业技术趋势，为工程选型和采购决策提供了全面参考。
在低压管道系统中，截断和调节介质流量是最基础也最核心的需求。丝口铸铁截止阀凭借其优异的密封性能、精确的流量调节能力和适中的成本，成为给排水、暖通空调、蒸汽供热及工业辅助管路中不可或缺的关键阀门。与闸阀"非开即关"的定位不同，截止阀天生具备调节功能，这使得它在需要精细控制流量的场合拥有不可替代的地位。本文将从结构原理、流体特性到典型应用，为您全方位解读丝口铸铁截止阀，帮助工程设计人员和采购决策者建立系统的认知框架。
一、丝口铸铁截止阀的定义与核心特征
丝口铸铁截止阀，是以灰铸铁（HT200/HT250）为阀体材料、采用螺纹连接方式、通过升降阀瓣来实现启闭和节流功能的阀门。其名称中的"截止"二字，准确概括了它的核心使命——切断或调节介质流动。

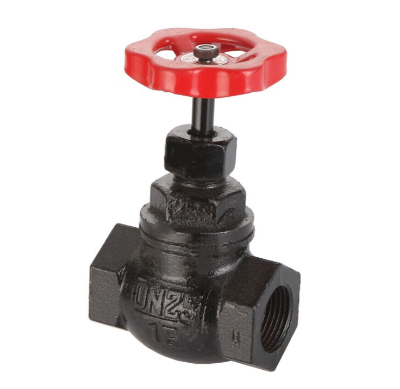

从外观上看，丝口铸铁截止阀的阀体通常呈"Z"字形或直流式流道设计，这与闸阀的直线流道形成鲜明对比。阀瓣（阀盘）在阀杆的驱动下，沿阀座中心线垂直升降。当阀瓣下降与阀座贴合时，阀门关闭；阀瓣上升离开阀座时，流道打开，介质通过阀瓣与阀座之间的环形间隙流过。这种结构决定了截止阀的流阻较大，但密封可靠性极高，特别适合需要频繁操作或要求零泄漏的场合。
二、内部结构深度拆解
要真正掌握截止阀的性能边界，需要对其核心部件逐一剖析：
1. 阀体与阀盖
阀体是介质流通的腔体，铸铁材质通过砂型铸造一次成型。常见的阀体形式有直通式（最普遍）、角式和直流式（Y型）。直通式流阻最大但结构紧凑；角式可改变介质流向90°，适合安装在管道拐弯处；直流式流道顺畅、流阻最小，常用于对压降敏感的场合。阀盖与阀体通过螺纹旋合或法兰连接，形成密闭空间。
2. 阀瓣与阀座
阀瓣是截止阀的"心脏"。常见的阀瓣形式有平面阀瓣、锥面阀瓣和球面阀瓣。平面阀瓣密封面为平面，依靠阀杆压力压紧阀座，适用于低压小口径；锥面阀瓣密封面呈锥形，介质压力可辅助密封，适用于中高压；球面阀瓣则兼顾密封性和耐磨性。阀座通常直接加工在阀体上或与阀体分离的阀座环（可更换），密封面常堆焊铜合金、不锈钢或硬质合金以提升耐磨耐蚀性。
3. 阀杆
丝口铸铁截止阀的阀杆多为明杆设计——旋转手轮时，阀杆既旋转又上升/下降，用户可直接通过阀杆外露长度判断阀门开度。阀杆与阀瓣的连接方式分为非升降式（阀杆旋转、阀瓣不旋转）和升降旋转式（阀杆旋转并升降，阀瓣仅升降不旋转）。后者可避免阀瓣密封面在启闭过程中与阀座摩擦，延长密封寿命。
4. 填料密封系统
阀杆穿过阀盖的部位是截止阀最常见的外漏点。填料函内通常填充柔性石墨环或PTFE编织填料，通过填料压盖螺栓压紧，形成动密封。优质截止阀会在填料中间设置隔环，注入密封脂，实现双重密封。
三、工作原理与流体力学特性
截止阀的启闭过程本质上是一个"节流-全开-关闭"的连续变化过程。当手轮逆时针旋转时，阀杆带动阀瓣上升，阀瓣与阀座之间形成一个逐渐扩大的环形通道，介质流量随之增加。由于阀瓣行程与开度呈近似线性关系，截止阀可以实现比闸阀精细得多的流量调节——这也是为什么在需要调节蒸汽流量或冷却水量的场合，截止阀是首选。
然而，这种调节能力是有代价的。截止阀的流阻系数是所有主流阀门中最大的之一（直通式可达3-5，远高于闸阀的0.08-0.12）。介质流经截止阀时，需要改变一次或两次流向（取决于阀体形式），产生显著的局部压力损失。因此，在系统设计时必须充分考虑这一压降，避免因阀门选型不当导致末端压力不足。
此外，截止阀对介质流向有严格要求。绝大多数丝口铸铁截止阀在阀体上设有箭头标识，规定介质应从阀瓣下方（低进）进入。这样做的好处是：关闭时介质压力有助于阀瓣压紧阀座，密封更可靠；开启时介质压力作用在阀瓣下方，减小阀杆受力，操作更轻便。如果反向安装（高进低出），虽然阀门仍能工作，但关闭时需要克服介质压力，操作力矩大幅增加，且阀杆可能承受过大拉力而变形。
四、典型应用场景
基于上述特性，丝口铸铁截止阀在以下领域发挥着不可替代的作用：
蒸汽供热系统：截止阀是蒸汽管路中最常用的阀门之一。其优异的密封性能可有效防止蒸汽泄漏，而精确的流量调节能力使其非常适合用于蒸汽减压阀前后的压力平衡、用汽设备的进汽量控制。
建筑给排水：在高层建筑的分区供水系统中，截止阀常用于水泵出口止回阀前的隔离检修，以及卫生间支管的流量微调。
暖通空调（HVAC）：冷冻水系统的平衡阀本质上就是一种特殊设计的截止阀，用于各支路流量分配。
工业冷却水：工厂设备冷却水管路的流量控制，利用截止阀的线性调节特性实现精确温控。
燃气与压缩空气：低压燃气支管和小型空压机出口管路中，截止阀用于可靠的隔离和调节。
需要特别提醒的是，铸铁截止阀不适用于含有大量悬浮颗粒的介质（如泥浆、纸浆），因为颗粒物会嵌入密封面导致泄漏；也不适用于强酸强碱等腐蚀性介质，此时应选择衬氟截止阀或不锈钢截止阀。
五、截止阀与闸阀的核心区别——选型时的关键判断
很多采购人员在面对"截止阀还是闸阀"的抉择时感到困惑。以下是两者的核心差异对比：
对比维度 | 丝口铸铁截止阀 | 丝口铸铁闸阀 |
|---|
主要功能 | 截断+调节 | 仅截断（不宜调节） |
流阻 | 大（直通式3-5） | 极小（0.08-0.12） |
密封性 | 极佳，可零泄漏 | 良好，但长期使用后有微量渗漏 |
操作力矩 | 较大（需克服介质压力） | 小（闸板不接触介质压力） |
介质流向 | 必须按标识方向安装 | 一般双向均可 |
安装空间 | 高度较大（明杆） | 暗杆高度小 |
适用场景 | 需要调节流量的场合 | 需要全开全关、低流阻的场合 |
简言之：需要调节选截止阀，只需切断选闸阀。
六、材料演进与行业趋势
传统的灰铸铁截止阀正在向球墨铸铁（QT450-10）过渡，后者抗拉强度提升近一倍，韧性显著改善，大幅降低了阀体脆裂风险。密封面材料方面，司太立（Stellite）硬质合金堆焊技术正逐步下探到中低压产品线上，使阀门在蒸汽工况下的使用寿命延长3-5倍。此外，随着"双碳"目标的推进，低泄漏填料（如膨胀石墨复合填料）和防火型设计正成为出口市场和高端项目的标配要求。
