在阀门选型会上，经常能看到这样的争论：

工艺工程师：“口径 DN1200，温度 450℃，压力 1.6MPa，用闸阀吧，稳。”

配管工程师：“管线走廊没位置，闸阀长度 1.2 米，装不下，上蝶阀。”

采购：“普通蝶阀软密封耐不了 450℃啊！”

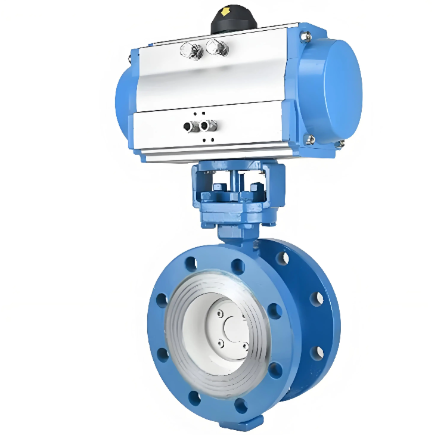

这个僵局的唯一破局点，就是高性能三偏心金属硬密封蝶阀（Triple Offset Butterfly Valve）。

在大型工业装置中，当口径跨过 DN600、温度越过 300℃，传统中线蝶阀和双偏心蝶阀会集体失效，而闸阀又重到需要吊装行车才能检修。三偏心蝶阀凭借“轻、短、耐高温、零摩擦”四个标签，成了大口径高温切断领域的“隐形冠军”。

但“三偏心”这三个字，至今在很多现场老师傅眼里还是玄学。今天我们从几何力学角度，把这层窗户纸捅破。

一、前两个“偏心”：解决的是“别卡死”

先说基础。普通中线蝶阀（同心蝶阀），阀杆中心、阀板中心、管道中心三线重合。启闭时，阀板密封面始终在摩擦阀座，像用橡皮擦蹭桌子——常温软密封行，高温金属密封一磨就漏。

第一个偏心：阀杆轴心偏离管道/阀门中心。让阀板不再是正圆转动，而是偏置回转。

第二个偏心：阀杆轴心偏离阀板密封面中心。阀板转到全开位时，密封面能完全脱离阀座。

这两个偏心（双偏心）的效果是：阀门打开 1°~3° 时，密封面就已经“拔”出来了，不贴了。这解决了“摩擦磨损”的问题，所以双偏心蝶阀也叫“弹性硬密封蝶阀”，能用到 300℃ 左右。

二、第三个“偏心”：真正的“密封密码”

双偏心到了 400℃ 以上还是会内漏。原因是热膨胀。金属阀板受热往四周膨胀，密封比压失控，要么关不严，要么关死打不开。

第三个偏心加在“锥面”上：阀板的密封截面是一个斜圆锥（锥角通常 20°~30°），阀座也是匹配的圆锥面。同时，圆锥轴心与阀杆旋转轴心形成一个角度偏移。

这个几何设计带来的物理效果是颠覆性的——启闭过程是“锥面滚动切入”而非“平面挤压摩擦”。

你可以想象两个喇叭口，在闭合瞬间是锥面线接触贴合，不是面砸面。好处有三：

1. 全程无摩擦：从 0° 到 90°，密封面只在最后 0.5° 贴合，其余时间悬空。密封面寿命是双偏心的 5~8 倍。

2. 越关越紧（扭矩密封）：介质压力越高，锥面贴合越死。它不靠软橡胶的弹性回弹，靠金属锥面的几何干涉+介质压力自紧，所以叫“扭矩密封（Torque Seated）”。

3. 双向承压：正流和逆流工况下，阀座和阀板都能形成自密封，这是 LNG 和蒸汽管线最看重的特性。

三、为什么大口径高温管线“非它不可”

我们拿一台 DN1000、PN16 的阀门做对比：

• 闸阀重量：约 2800kg，结构长度 600mm，执行器扭矩需求巨大，必须配减速箱；

• 三偏心蝶阀重量：约 650kg，结构长度 140mm（对夹/支耳式），重量仅为闸阀 1/4，长度不到 1/4。

在 550℃ 高温蒸汽管线上，阀门自重意味着管道应力。闸阀太重，必须在管线上加承重支架，否则热态膨胀会把法兰拉裂。而三偏心蝶阀的轻量化，直接帮设计院省掉了一整套管道应力补偿方案。

四、制造端的“隐形门槛”：锥面研磨

三偏心原理图纸上画出来很简单，但为什么有的厂阀门试压漏、有的用三年不漏？差在第三个偏心的加工精度。

金属锥面密封要求线接触是一条连续不断的“闭合圆环”，阀板密封环（通常是多层不锈钢片+石墨层，或整体 Inconel 堆焊）和阀体阀座锥角必须严丝合缝。

行业里有个硬指标：密封面圆度误差和锥角误差，累计不能超过 0.05mm。这需要五轴联动加工中心一次装夹成型，配光学投影仪全检。小作坊用普通立车靠“分度头”攒出来的三偏心，锥角是“拼”出来的，热态一膨胀，锥面错位，必然内漏。

五、选型时的一个“反常识”提醒

很多采购看到“金属硬密封蝶阀”，会下意识要求“耐高温 600℃”。但三偏心蝶阀的耐温上限，不是看阀体，而是看阀杆轴承和填料。

阀体用 WCB+堆焊 Stellite 能抗 650℃，但如果执行器直连，阀杆上端的石墨填料和止推轴承不耐热，高温传导上去后轴承抱死，阀门照样卡死。

真正的“高温型”三偏心蝶阀，阀杆必须带散热片（Fin Extension）或加长颈（Extended Bonnet），把填料函位置“拉”到远离热源的区域。采购清单上如果没写“加长阀颈 L=300mm”，高温工况买回去就是一颗定时炸弹。
