在市政供水、高层建筑二次加压、工业循环水及消防泵房等流体输送系统中，水泵启停瞬间产生的水锤冲击和介质倒流一直是威胁管路安全的核心痛点。传统解决方案需要在水泵出口串联安装电动闸阀、止回阀和水锤消除器三套设备，不仅管路复杂、占用空间大，还存在多设备联动失效的风险。多功能水泵控制阀（典型型号如JD745X系列）凭借水力自控原理，将三大功能集成为一体，成为水泵出口管路的标配安全设备。本文将从结构组成、核心构造、全工况运行逻辑及膜片式与活塞式的差异四个维度，深度拆解其工作原理，帮助工程设计及运维人员吃透设备性能。

一、基本结构与组成——主阀+控制管路双模块设计

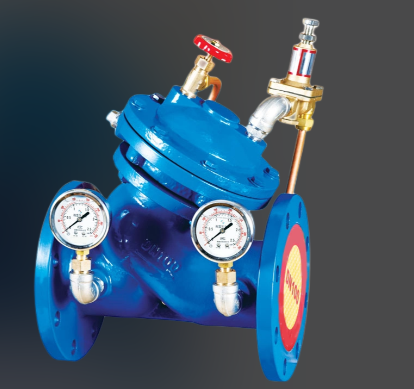

多功能水泵控制阀主要由主阀体和外装控制管路系统两大部分构成。主阀通常采用直流式Y型或直通式阀体，流道呈流线型设计，流体阻力系数极小，压力损失一般不大于0.01MPa。主阀内部包含阀座、主阀板（大阀瓣）、缓闭阀板（小阀瓣）、阀杆、膜片（或活塞）组件及上下双控制室。其中双控制室结构是其区别于普通止回阀或一般水力控制阀的关键——上控制室与阀门出水侧通过导压管连通，下控制室与进水侧连通，通过压力差驱动膜片或活塞带动阀杆及阀板动作。

外装控制管路系统包括：导压管（铜管或不锈钢管）、微止回阀（保证压力水单向进入控制室下腔）、针型调节阀（微调启闭速度）、过滤器（防止杂质堵塞导压孔）、球阀及压力表等附件。整套系统完全依靠管路内介质自身压力作为控制动力，无需外接电源、电机或液压站，实现真正的"以水压控水压"。

二、水力自控四阶段运行逻辑

多功能水泵控制阀的动作与水泵启停完全同步，分为四个典型阶段：

1. 停泵待机状态（全闭防倒流）：水泵未启动时，阀门出口端介质静压作用于主阀板上方及控制室上腔，同时控制室下腔处于低压或无压状态。在介质静压、弹簧预紧力及阀板自重共同作用下，主阀板与缓闭阀板紧密压合在阀座上，阀门处于全关闭状态，彻底阻断介质倒流，防止水泵反转受损。

2. 开泵缓开阶段（轻载启动防开泵水锤）：按下水泵启动按钮后，水泵转速上升，阀门进水端压力逐渐升高。压力水通过导压管进入控制室下腔，推动膜片上抬；同时控制室上腔的水通过针型调节阀缓慢排出至出水侧。这种"下腔充压、上腔泄压"的差动过程，使主阀板按设定速度（通常3～30秒可调）缓慢开启，避免电机带载启动和管网压力骤升，实现水泵软启动。

3. 正常运行阶段（全开稳压）：水泵达到额定转速后，进出口压力趋于稳定，控制室上下腔压力达到动态平衡，主阀板保持在全开位置，介质顺畅通过。此时阀门流阻极低，不会造成额外的扬程损失。若系统流量出现小幅波动，先导阀会自动微调控制室压力，带动阀板微幅修正开度。

4. 停泵速闭+缓闭阶段（消除停泵水锤）：停泵指令发出或意外断电时，进口压力迅速跌落，主阀板在自重和弹簧作用下快速下落，在数秒内关闭约80％～90％的流通面积，迅速切断倒流水流，防止水泵飞车反转。随后残余的10％～20％开度由缓闭阀板在控制室上腔水压作用下缓慢关闭（通常5～60秒可调），将停泵水锤压力峰值限制在正常工作压力的1.3倍以内，远低于规范允许的1.5倍限值。

三、膜片式与活塞式的结构差异及适用工况

按驱动元件划分，多功能水泵控制阀分为膜片式和活塞式两大类，二者各有优劣：

膜片式：采用夹织物丁腈橡胶（NBR）或三元乙丙橡胶（EPDM）膜片作为敏感元件，膜片疲劳弯曲寿命可达120万次以上。优点是灵敏度高、响应快、流阻小、维护简单，适用于清水、饮用水及一般工业水系统。缺点是膜片耐温和耐压有一定限制，通常适用温度0℃～80℃，公称压力≤PN25。行业普遍建议DN450及以下口径优先选用膜片式。

活塞式：采用金属活塞在缸体内往复运动传递动力，活塞环和缸体多采用2Cr13不锈钢或铜合金。优点是耐高压（可达PN40及以上）、耐磨损、抗水锤冲击能力强，适用于含微量泥沙的循环水、高温热水（耐温可达150℃以上需配氟橡胶密封）及大口径（DN500以上）场合。缺点是加工精度要求高、摩擦阻力略大、需定期检查活塞环磨损情况。

四、相比传统三阀组合的核心优势

将"电动闸阀+止回阀+水锤消除器"替换为单台多功能水泵控制阀，可带来五方面收益：一是减少法兰连接点6处以上，降低泄漏风险；二是泵房占地面积缩小约30％；三是省去电动执行器及电控柜，消除电气故障点；四是缓闭时间现场可调，能针对不同管长精确设定最佳水锤防护参数；五是全生命周期维护成本降低约40％，日常仅需定期清洗导压管过滤器。

随着智慧水务的发展，新一代多功能水泵控制阀已开始集成压力传感器和数字远传模块，可实时上传阀门开度、启闭时间、水锤峰值等数据至SCADA系统，为泵站无人值守提供决策依据。但无论技术如何迭代，"以水压控水压"这一水力自控内核始终是该类阀门最核心的竞争力。理解其结构原理与运行逻辑，才能在工程设计中选对型号、用对参数，真正发挥水锤防护价值。
