在液化天然气（LNG）产业链中，从液化工厂、接收站、储运罐区到气化装置及LNG加注站，管道系统需要在-162℃左右的超低温环境下长期稳定运行。作为关键截断与切断设备，LNG低温球阀的性能直接关系到整个系统的安全性与能效水平。与普通工业球阀相比，LNG低温球阀在材料选择、结构设计、密封形式和试验验证等方面均有极严苛的要求。近年来，随着国内LNG基础设施大规模建设和"双碳"战略推进，国产LNG低温球阀在深冷处理工艺、长颈阀盖设计和零泄漏密封技术上不断取得突破，逐步实现对进口产品的替代。本文将系统解析LNG低温球阀的核心结构特点、关键设计要素及典型失效防护机制，为工程设计人员和采购决策者提供参考。

一、LNG低温球阀的工作特点与核心挑战

LNG是将天然气冷却至约-162℃液化后的产物，体积缩小约600倍，便于远洋运输和区域调配。在此温度下，阀门面临三大核心挑战：

• 材料低温脆化：普通碳钢及部分合金在-100℃以下会发生韧性骤降，存在断裂风险；

• 密封失效：非金属密封件在深冷环境下易收缩、硬化，失去弹性补偿能力；

• 热胀冷缩导致的异常升压与卡阻：低温收缩可能造成阀座与球体间出现间隙，而介质受热气化又会使中腔压力剧增。

因此，LNG低温球阀必须针对上述工况进行专门设计与验证。

二、关键结构设计解析

1. 加长颈阀盖与滴水盘设计

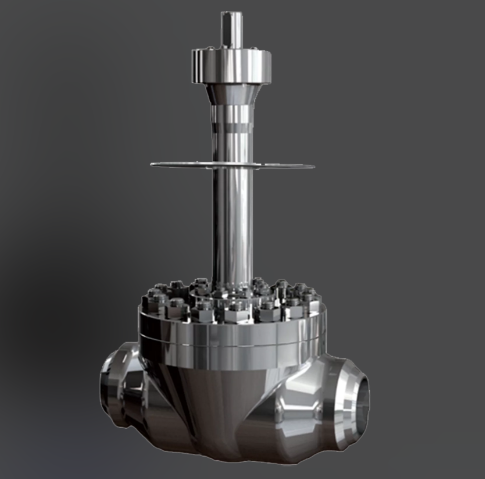

这是LNG低温球阀最典型的结构特征。通过将阀盖颈部加长（通常按BS 6364或ISO 28921-1标准设计），使填料函位置远离低温介质区，利用颈部金属与环境热交换，将填料处温度维持在0℃以上，防止填料冻脆和结冰卡阻。部分高端产品还在长颈中部设置滴水盘（Drip Plate），避免外部冷凝水滴入低温区加剧结冰。

2. 球体泄压孔与中腔自泄压结构

LNG在阀门关闭后会残留在球体与阀座之间的中腔内，若环境温度升高使其部分气化，体积可膨胀数百倍，导致中腔超压甚至阀体爆裂。为此，LNG低温球阀通常在球体上开设上游泄压孔，当内压超过上游压力时自动开启泄压；或在阀座背面设置弹簧加载泄压结构（DIB-1/DIB-2双隔离与泄压设计），兼顾双向密封与超压保护。

3. 防吹出阀杆与防静电设计

API 6D强制要求阀杆采用下装式防吹出结构，防止因异常高压将阀杆冲出引发事故。同时，LNG介质在高速流动中易产生静电积聚，阀杆与阀体间需设置不锈钢弹簧导静电通道，电阻通常要求≤10Ω，符合ISO 80079-36/37及ATEX指令要求。

4. 防火安全结构

即使软密封烧毁，金属阀座与球体仍应形成有效密封。LNG低温球阀需通过API 607或ISO 10497防火试验，确保火灾工况下仍能维持一定时间的安全密封。

三、典型连接形式与驱动方式

• 连接形式：小口径常用承插焊或对焊（减少外漏点），大口径多用法兰连接（便于检修），部分船用及撬装模块采用对接焊；

• 驱动方式：手动（配加长传动链或齿轮箱）、气动（双作用/单作用弹簧复位，适合紧急切断）、电动（远程控制，适合大型接收站）。在LNG加注站等关键位置，常配置气动执行器与ESD（紧急切断）系统联动，实现秒级快速关断。

四、常见失效模式与预防措施

五、国产LNG低温球阀的发展现状

过去高端LNG项目多依赖进口品牌，但近十年来，国内骨干阀门企业通过引进精密加工设备、建立深冷处理中心和-196℃低温试验装置，已实现DN15～DN600全系列LNG低温球阀的自主化生产。部分领先企业的产品通过了BS 6364、ISO 28921-2等国际标准型式试验，并在沿海多个LNG接收站和液化工厂成功投运，连续运行周期可达5年以上。

随着LNG进口量持续增长和国内液化产能扩张，对高可靠性、短交期、可定制化的LNG低温球阀需求将进一步上升。企业在选型时应重点关注：①厂家是否具备-196℃低温试验能力并提供第三方报告；②关键零件是否按标准进行深冷处理；③是否通过ISO 15848低泄漏认证及API 607防火认证。科学选型与规范安装，是保障LNG低温球阀长周期安全运行的基础。
