信号蝶阀作为工业管道与消防系统中集流体控制与状态监控于一体的关键设备，其核心在于将传统的蝶阀启闭动作转化为可视化的电信号输出。在百度SEO收录逻辑中，深入拆解产品底层技术原理的内容往往具备较高的专业权威性。本文将系统阐述信号蝶阀的结构组成、机械传动机制、信号反馈原理及其在不同密封形式下的技术特点，为工程设计人员提供详实的理论依据。

一、信号蝶阀的结构组成与分类

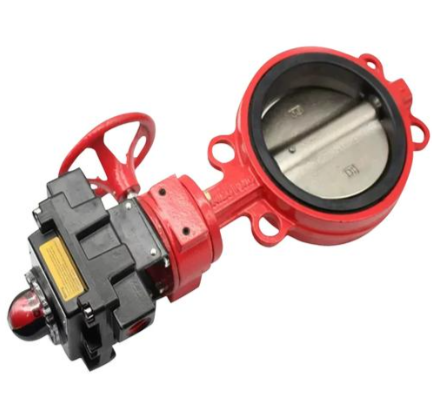

信号蝶阀主要由阀体组件、启闭组件、密封组件、连接组件和信号反馈装置五大部分构成。阀体通常采用球墨铸铁、铸钢或不锈钢铸造，具备足够的强度承受管道压力；蝶板与阀杆作为启闭核心，通过蜗轮蜗杆或手柄驱动实现0°~90°旋转；区别于普通蝶阀的是其顶部的信号反馈盒，内部集成微动开关、凸轮机构或磁性传感器。

按连接方式可分为对夹式信号蝶阀、法兰式信号蝶阀和沟槽式信号蝶阀；按密封形式则分为中线软密封（EPDM/NBR橡胶）与偏心金属硬密封（三偏心结构）。在消防系统中，常用型号如XD371X、ZSDF系列，公称压力多为1.0MPa、1.6MPa，通径范围DN50~DN400。

二、机械启闭与流体控制原理

信号蝶阀的流体控制基于蝶板的旋转运动。当操作手柄或蜗轮装置逆时针旋转90°时，阀杆带动蝶板平行于管道轴线（全开状态），流体阻力最小；顺时针旋转关闭时，蝶板边缘压紧阀座密封圈，实现截断介质。中线型蝶阀依靠蝶板挤压橡胶阀座产生弹性变形密封，操作扭矩小；三偏心金属密封蝶阀则利用凸轮效应实现越关越紧，适用于高温高压工况。

值得注意的是，信号蝶阀在设计上通常允许双向流动，安装时无需严格区分介质方向，但阀杆建议水平或向上安装以便于检修。其启闭时间极短（90°旋转），在消防灭火系统中能快速响应水源截断或开启的需求，替代笨重的闸阀以节省安装空间。

三、电信号反馈机制的核心逻辑

信号反馈是此类阀门的灵魂。其工作原理是通过机械联动将阀杆的旋转位移转化为电信号：

1. 机械触发式（微动开关）：阀杆尾部或传动箱内需置凸轮，当蝶板转至0°（全关）时，凸轮压迫关向微动开关，输出常闭/常开触点信号（如DC24V）；转至90°（全开）时触发开向开关。部分产品设定在关闭角度达25%~40%时即输出预警信号，防止误关断。

2. 磁感应式与连续反馈式：高端产品采用霍尔传感器或电位器，不仅能反馈开关状态，还能输出4~20mA电流信号实时显示阀门开度，适配智能化物联网消防系统。

   信号装置通常具备IP65防护等级，接线盒内公共线（红）、常开（蓝）、常闭（黑）端子需严格对应消防控制模块，确保控制室能精准监控阀门是否被非法关闭或异常移动。

四、密封技术与材料选择的演进

随着工况复杂化，信号蝶阀的密封技术不断升级。传统中线阀采用NBR（丁腈橡胶）耐油耐磨，适用温度-10℃~80℃；EPDM（三元乙丙橡胶）则适用于冷水及弱酸碱介质。在化工或高温场景，金属硬密封（不锈钢+石墨）层数叠加结构可有效抵抗气蚀与冲刷，寿命可达万次以上启闭循环。

新国标强调阀体材质不低于球墨铸铁（QT450），避免旧式灰铸铁（HT200）在低温或水锤冲击下壳体脆裂的风险。选择不同零部件材质（如阀杆用416/316不锈钢，衬套用青铜）可显著延长在腐蚀性管网中的服役周期。

五、信号蝶阀与普通蝶阀的性能对比

普通蝶阀仅具备截断功能，而信号蝶阀增加了“状态可视”与“安全联锁”属性。在高层建筑消防喷淋系统中，若湿式报警阀前端的信号蝶阀被误关闭，系统会在秒级时间内向消防控制中心报警，提示运维人员复位，从而避免火灾时无水可用的灾难性后果。这种“控制+反馈”的双重保障使其成为GB 50084规范中强制要求的关键监控节点。

综上所述，信号蝶阀通过精密的机械结构与电子传感技术的融合，解决了传统阀门状态不可知的痛点。理解其凸轮调校、密封副匹配及信号逻辑，是选型与应用的基础。
