一、引言

在液化天然气（LNG）、液氧、液氮、液氩等深冷介质的输送与控制系统中，阀门不仅要承受极低的温度（通常低至-196℃），还要确保在严苛工况下的绝对密封与流量调节精度。低温截止阀（Cryogenic Globe Valve）因其特有的阀瓣垂直运动结构和优异的密封性能，成为深冷工业中不可或缺的控制元件。相较于其他类型的阀门，截止阀在调节流量和切断介质方面表现更为出色。本文将从结构原理、材料科学、密封技术等多个维度，为您深度剖析低温截止阀的核心技术，帮助工程技术人员全面掌握其在深冷领域的应用价值。

二、低温截止阀的基本定义与工作原理

低温截止阀是一种阀瓣沿阀座中心线垂直升降运动的阀门，主要用于截断或接通管路介质，也可用于粗略调节流量。其核心工作原理是：通过旋转手轮或驱动执行机构，带动阀杆上升或下降，从而使阀瓣脱离或压紧阀座，实现流道的开启与关闭。由于阀杆的运动方向与介质流向垂直，截止阀在关闭时产生的密封力远大于闸阀或球阀，因此具备极佳的切断性能，特别适合需要“零泄漏”切断的深冷危险介质。

三、区别于普通截止阀的关键结构：加长阀盖（长颈结构）

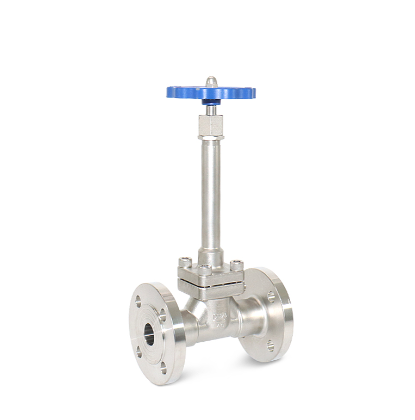

与普通截止阀最大的不同在于，低温截止阀必须配备加长阀盖（Extended Bonnet）。这一设计并非简单的物理拉长，而是基于深冷热力学计算的精密结构：

1. 隔离冷源，保护填料：在-196℃的液氮或LNG工况下，如果冷量直接传导至填料函，会导致填料结冰硬化，甚至使阀杆冻死。加长阀盖使填料函远离低温区，确保填料工作在0℃以上的安全环境。




2. 防止外部结霜：足够的阀颈长度可以将“霜线”阻挡在阀盖中部，避免手部操作时冻伤，同时减少冷量流失。




3. 泄压与排气设计：长颈部位通常设有排气孔或压力泄放装置，以应对深冷介质气化导致的压力积聚。




根据国际通用标准BS 6364，阀颈的长度需根据口径和压力等级精确计算，确保在最恶劣工况下，填料函温度始终高于环境温度。

四、核心材料的选择与深冷处理工艺

低温截止阀的阀体、阀盖及内件材料必须具备优异的低温冲击韧性。常用的材料包括：

• 奥氏体不锈钢（如ASTM A351 CF8、CF8M、CF3M）：这类材料在-196℃下仍能保持良好的塑性和韧性，不会发生冷脆转变，是目前深冷阀门的首选。




• 低温碳钢（如ASTM A352 LCB、LCC）：适用于-46℃左右的浅低温工况，成本较低但韧性有限。




• 特种合金（如蒙乃尔Monel）：用于强腐蚀性深冷介质。




除了选材，深冷处理（-196℃深冷+回火）是决定阀门寿命的关键工艺。阀门毛坯在精加工前必须进行深冷处理，以消除内部残余应力，防止阀门在投入使用后因温差剧烈变化而产生变形或密封面翘曲。

五、密封副技术的突破

在深冷环境下，传统的软密封材料会失去弹性甚至碎裂。现代低温截止阀通常采用：

• 金属对金属密封：阀瓣与阀座均采用堆焊硬质合金（如司太立Stellite），经过精密研磨，即使在极低温下也能实现严密关断。




• 复合密封结构：在金属密封的基础上，辅以耐低温的PCTFE（聚三氟氯乙烯）或特殊处理的PTFE，兼顾了密封性和耐磨性。




六、主要应用领域

低温截止阀广泛应用于LNG液化工厂、大型空分设备（制氧、制氮）、乙烯裂解装置、液氢储运系统以及低温液体槽车的装卸臂。在这些场景中，它通常作为调节阀的前置切断阀或作为节流阀使用。

七、结语

低温截止阀是深冷工业安全运行的守护者。其长颈设计、优质的不锈钢材料、严格的深冷处理以及精密的金属密封技术，共同构成了其在极端环境下的可靠性。了解这些核心技术，有助于企业在采购和使用过程中做出更科学的决策。
