在现代工业自动化控制系统中，防爆电动蝶阀凭借其结构紧凑、大口径流通能力强、启闭迅速等优势，已成为石油、化工、燃气、制药及海洋工程等存在爆炸性危险气体或粉尘环境中流体控制的核心装备。随着GB 3836系列国家标准与国际ATEX/IECEx防爆体系的接轨，以及工业物联网（IIoT）对阀门数字化要求的提升，防爆电动蝶阀正从传统的“机电执行单元”向“智能安全节点”跨越。本文将从机械结构设计、密封技术流派（中线/双偏心/三偏心）、隔爆执行器原理及智能防爆升级四个维度，深度拆解防爆电动蝶阀的技术内核，为工程设计与设备选型提供理论支撑。

一、机械结构分类与流体动力学特性

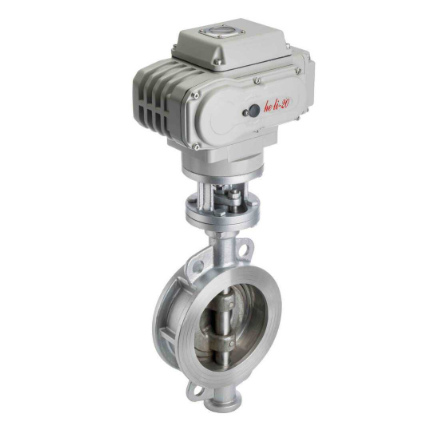

防爆电动蝶阀由防爆电动执行机构与蝶阀本体两大核心部分组成。阀体材质通常根据介质腐蚀性选用铸铁、球墨铸铁、WCB碳钢、CF8/CF8M不锈钢（304/316），强腐蚀工况可采用衬氟（PTFE/F46）或双相钢。连接形式分为对夹式（Lug/Wafer，成本低、安装便捷，适用于DN50-DN1200中低压管路）和法兰式（Flanged，刚性好、耐压高，适用于电厂、化工大口径主干管）。

蝶阀的机械结构演变决定了其密封性能与磨损寿命，主要分为三类：

1. 中线（Concentric）软密封蝶阀：阀杆轴心、蝶板中心与阀体中心重合。蝶板旋转挤压橡胶/EPDM/PTFE阀座实现密封。特点是扭矩小、零泄漏（ANSI VI级），但密封面磨损大，多用于水处理、暖通空调及低压气体（PN≤1.6MPa，温度≤120℃）非易燃环境或辅助系统。

2. 双偏心（Double Offset）蝶阀：阀杆轴心既偏离密封面，又偏离阀体中心。蝶板开启瞬间迅速脱离阀座，减少摩擦，延长寿命。配合高性能PTFE或金属复合密封，适用于中温中压（PN≤4.0MPa，≤250℃）油品、蒸汽调节。

3. 三偏心（Triple Offset）硬密封蝶阀：在双偏心基础上，密封锥面轴心偏斜一个角度（第三偏心）。实现蝶板关闭时“凸轮效应”，越关越紧，开启时完全无摩擦。密封副采用不锈钢基体堆焊钴基（Stellite）或镍基合金，耐高温（≤600℃）、耐冲刷，具备防火（API 607）与双向密封能力，是炼油厂催化裂化、高温烟气及临氢管网的优选。

流体动力学上，蝶阀流阻系数（ζ）仅0.2-0.3（全开时），远优于截止阀，流通能力（Cv值）极大，特别适合大流量循环水、空气及气体介质调节，且重量仅为同口径闸阀的1/3~1/5，大幅降低管道支吊架成本。

二、防爆电动执行器的隔爆机理与安全认证

“防爆”属性集中于执行器。爆炸性环境（Zone 1/2气体，Zone 21/22粉尘）中，电机电刷、接触器火花可能引燃可燃气体（甲烷、氢气、乙烯等）。主流防爆电动蝶阀采用隔爆型（Ex d / Ex db）设计：铝合金或铸钢外壳能承受内部爆炸压力（耐爆性），接合面间隙（法兰止口）通过淬熄效应冷却火焰，防止传播到外部（不传爆）。

国内防爆等级标识如Ex d IIB T4 Gb（适用于乙烯等IIB组气体，表面温度≤135℃）或Ex d IIC T6 Gb（氢气/乙炔环境，≤85℃）。矿用井下需叠加Ma/Mb等级（Ex d I Mb）。执行器防护等级通常IP67（浸水1米/30分钟）或IP68，海洋平台需C5-M级重防腐涂层。内部电机为YB3/YBX3隔爆型三相异步电机（380V/660V）或直流无刷电机（24V/220V），配蜗轮蜗杆减速机构提供自锁扭矩，防止介质压力反向推动蝶板。

关键安全组件包括：扭矩限制开关（过载保护切断电机）、行程限位开关（0°/90°机械电气双限位）、手电动离合切换（断电手动应急）、防潮加热器（防止腔体结露破坏绝缘）。智能型增设4-20mA位置变送器、PID调节模块，支持Modbus RTU/Profibus DP通讯。

三、密封材料适配与极端工况应对

介质兼容性决定密封选材。软密封：EPDM（三元乙丙，-30~120℃，耐水蒸气、酸碱）、NBR（丁腈，-20~80℃，耐油）、PTFE（聚四氟乙烯，-30~180℃，耐几乎所有化学品，但冷流性需改性RPTFE）。硬密封：金属对金属（Stellite vs Stellite），或金属+石墨复合环，耐温-196℃（LNG深冷）至650℃（电站过热蒸汽）。

深冷LNG工况需加长阀颈（Extended Bonnet）防止填料冻结，阀体低温冲击试验（-196℃夏比V型缺口）。高温烟气需阀杆散热片或水冷夹套，避免执行器受热超限。含颗粒介质（煤浆、矿粉）选用陶瓷涂层蝶板或硬化合金，防冲蚀磨损。防静电设计（蝶板-阀杆-阀体间设导电弹簧）与防火安全结构（软密封烧毁后金属阀座二次密封）是石化易燃介质强制要求。

四、智能化升级：状态监测与预测性维护

2026年智能工厂趋势下，防爆电动蝶阀集成传感器成为常态。内置绝对值编码器（分辨率12bit-16bit）实现±0.5°开度控制；力矩传感器实时监测启闭曲线，识别阀座结垢、填料过紧或异物卡堵。温度探头监控电机绕组，振动传感器诊断轴承早期失效。

数据通过边缘网关上传MES/SCADA，AI算法比对历史基线预警“密封磨损导致关阀扭矩上升15%”，提示计划在停机窗口维护，实现预测性维护（PdM），将非计划停机转为计划检修。部分高端型号支持蓝牙近场调试，工程师无需开盖即可用平板修改参数，规避防爆区开盖引燃风险。SIL2/SIL3安全完整性等级认证确保ESD紧急关断回路可靠性，失电/失信号自动Fail Safe（故障保位或全关）。

五、结语

防爆电动蝶阀的技术进阶是材料学、精密机械与防爆电子的跨界融合。理解其中心/偏心结构差异、Ex d隔爆逻辑与智能诊断能力，有助于企业在高危工艺段精准匹配设备。未来，随着永磁同步电机（PMSM）普及与数字孪生建模，阀门将更节能、响应更快（启闭<2秒），成为流程工业安全与能效的双刃剑。
