在 modern 工业管道输送系统中，清管作业（Pigging）是保障长输管线能效与安全的核心维护手段。传统清管系统依赖庞大的收发筒（Launcher/Receiver）、快速开关盲板及配套旁管路，占地面积大、密封点多达数十处，极易引发介质泄漏与操作繁琐问题。清管阀（Pigging Valve，简称PIG阀）正是在T型三通固定球阀基础上创新演变而来的集成化装置，它将清管器（清管球、皮碗清管器、泡沫清管器）的发射、接收功能与管道两位式截断功能合二为一，彻底替代了传统复杂的收发筒结构。本文将深度拆解清管阀的内部机械构造、球体旋转90°清管逻辑，并系统辨析C型（标准型）、B型（旁通型）、S型（隔离型）三大主流产品的流道差异与工况适配逻辑，为设计院与设备采购人员提供底层技术参照。
一、清管阀的机械进化：从三通固定球阀到PIG阀

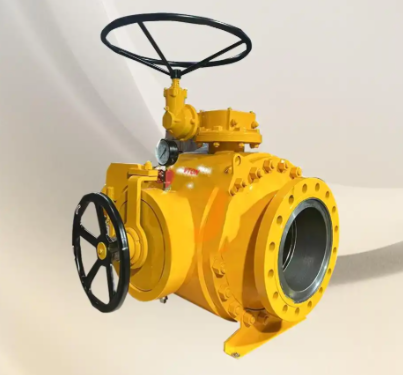

清管阀本质上是一种改型的T型三通固定球阀（Trunnion Mounted Ball Valve）。其阀体通常采用三段式锻钢或对焊结构，侧面垂直于主管线开设支管（Side Port），支管中心与管线中心垂直相交。支管上端配置快开盲板（Quick Opening Blind）、放空阀（Bleed Valve）及安全阀联锁机构，用于清管器的装入与取出。核心执行元件为一个特殊钻孔的固定球体：球体通孔（Ball Cavity）直径比管道内径大约3%~25%（依类型而定），通孔一端设有阻挡栅条（Baffle/Rib），允许介质流体通过但物理拦截清管器，防止清管器逃逸至下游或上游。上下阀杆采用固定轴颈支撑，配备自润滑轴承降低操作扭矩，阀座通常采用PTFE、尼龙或金属硬密封（Stellite堆焊），满足API 6D、API 6FA防火防静电标准。
与传统分体式收发筒相比，清管阀将发射/接收腔体集成在阀体内部，减少了60%以上的法兰连接点与外部密封泄漏源，结构紧凑度极高，特别适合海上石油平台、城市加油站地下管沟、老厂区改造等空间受限场景。
二、球体旋转90°清管作业工作流程
清管阀必须成对使用，一为发射阀（Launch Valve），一为接收阀（Receive Valve），安装方向截然相反。以标准清管作业为例：
待机状态（正常运行）：发射阀与接收阀均处于全开（Fully Open）位置，球体通道与管线同轴，介质正常流过，流阻近似为零，此时清管器静置于发射阀球体空腔底部（支管垂直向上）。
装载清管器：关闭发射阀（球体旋转90°至垂直），打开支管放空阀泄压，解锁快开盲板，人工放入清管器至球体内腔，关闭盲板并打压检漏。
发射动作：微开发射阀使球体通道与管线呈45°角，利用压差或压缩空气将清管器推入管线主流道，随后全开阀门，清管器在介质压力驱动下沿管道行进，刮除管壁结蜡、铁锈或隔离不同介质。
接收捕获：接收阀预先置于全关（球体垂直），阻挡栅条面向下游。当清管器到达接收端，流体压力将其推入接收阀球体空腔并被栅条挡住。操作人员关闭接收阀上游段，泄压开盲板取出清管器，完成一个作业循环。
三、C型/B型/S型清管阀流道结构与选型差异
根据球体通孔截面积与旁通设计，清管阀分为三大核心技术类型，选型需严格匹配工艺中断流容忍度：
C型（标准型/Standard Type）：球体通孔面积比管道通流面积大约25%，在发射/接收清管器瞬间（球体旋转过程）会短暂截断介质流（约2-3秒），因此不可连续不间断工艺使用。其优势在于全开时具备双向DBB（双重阻断排放）截断密封能力，既可作清管阀也可作主管线紧急切断阀，广泛用于长输油气干线、化工装置边界隔断。
B型（旁通型/Bypass Type）：球体垂直于主通孔开设椭圆形旁通流道，旁通截面积约为管径的25%。在清管器装卸旋转过程中，旁通流道始终与管线连通，介质保持连续流动不中断，完美解决炼油厂、码头装船管线不允许停输的工况。但B型因旁通存在无法完全密封截断，不能作为主截断阀使用，需串联常规球阀。
S型/PS型（隔离型/Segregating Type）：球体通孔仅比管径大3%左右，且在接收阀球孔内增设附加密封环。主要用于成品油顺序输送（Batch Transport）中的介质隔离——清管器作为物理界面分隔汽油与柴油，减少混油头损失，常见于油库库际支线、航煤输送管线。
四、特殊结构增强：快开盲板联锁与紧急注脂
高端清管阀在安全联锁上极具特色：放空阀与快开盲板实现压力锁定联锁（Pressure Interlock），必须完全泄压（腔压≤0.05MPa）才能旋转钥匙打开盲板，防止带压开盖飞射事故。阀体设置注脂嘴（Grease Fitting）连接紧急密封系统，当阀座密封磨损或介质含颗粒划伤密封面时，可通过高压注脂枪注入密封脂/清洗剂实现在线修复。对于酸性环境（含H₂S/CO₂），阀体材质需符合NACE MR0175标准，采用A352 LCC低温钢或双相不锈钢。
随着国产化技术突破，DN1400大口径清管阀已在西气东输支线投用，双向清管（Bi-directional Pigging）设计使同一阀门兼具收发功能，仅需调整球体方向与程序，大幅降低备件库存压力。
