在现代化大型工业装置中，尤其是电站锅炉、高温高压压力容器及大口径蒸汽管网上，传统的弹簧直接载荷式安全阀在面对超高压力（PN≥10MPa）、大泄放量（≥100t/h）场景时，往往面临弹簧刚度过大、密封面易磨损、启闭压差难控制等瓶颈。脉冲式安全阀（Pilot Operated Safety Valve，亦称先导式安全阀）凭借“小导阀控制大主阀”的二级联动结构，实现了高压下的零泄漏密封与毫秒级快速响应，成为能源电力与石油化工关键超压保护的首选。本文将深入拆解其机械构成、脉冲流体传动逻辑及密封副材料工艺，揭示其协同泄压的内在机制。

一、 脉冲式安全阀的系统构成：主阀与导阀的“大脑-肌肉”架构

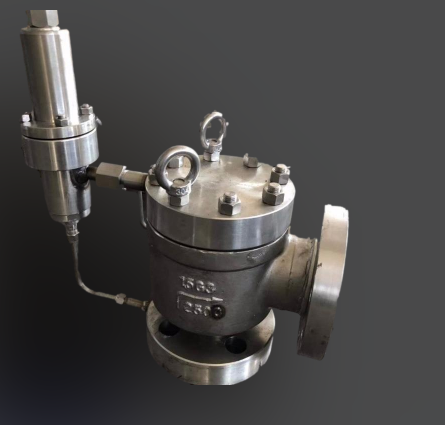

脉冲式安全阀本质上是一套非直接载荷式的自动安全泄压装置，由“大脑”（导阀/脉冲阀）和“肌肉”（主阀/主安全阀）及连接脉冲导管组成。

1. 导阀（Pilot Valve）：通常为小型弹簧直接载荷式安全阀（弹簧式或重锤杠杆式）。它直接感应系统介质压力，负责监测与触发。导阀内部设有敏感弹性元件（弹簧或波纹管），整定压力可通过调节弹簧压缩量或移动重锤位置精确设定（精度可达±1%FS）。高端导阀常集成电磁辅助装置，支持远程电控强制开启（事故急排）或关闭，实现机械与电气动作互不干扰。

2. 主阀（Main Valve）：是执行大流量排放的核心。常见结构为活塞式或膜片式。以蒸汽用活塞式主阀为例，阀体上部设有活塞缸（脉冲室），活塞面积设计大于下部阀瓣密封面积。阀瓣与阀座构成金属硬密封或软硬组合密封，常态下靠介质压力+弹簧预紧力双向压紧实现严密关闭。

3. 脉冲连接系统：包括导汽管（脉冲管）、脉冲室接口及疏水装置。导阀排放的微量介质（仅占主排放量的1%-3%）通过脉冲管导入主阀活塞上腔，利用压差驱动主阀动作。管路需设置截止阀（安装后全开并铅封），防止误操作阻断控制通道。

二、 脉冲流体传动逻辑：从压力失衡到全量排放的“开阀循环”

脉冲式安全阀的启闭不是简单的力平衡破坏，而是压力差主动控制的过程：

• 稳态密封阶段：系统压力低于整定值时，导阀关闭。主阀活塞上腔通过导阀平衡孔与进口相通，腔内压力等于系统压力。由于活塞有效面积（A活塞）> 阀瓣密封面积（A密封），向下的液压合力 F下=P×A活塞大于向上的介质顶推力 F上=P×A密封+ 弹簧力，主阀瓣紧压阀座，呈零泄漏状态（可达API 527气泡级）。

• 脉冲触发（开阀）：当系统压力升至导阀整定压力（Set Pressure），导阀阀芯克服弹簧力开启，微量介质排入大气或回收管。此时主阀活塞上腔介质经导阀泄压，上腔压力瞬间跌落（P上腔<P系统）。上下腔压力差产生巨大的向下推力，克服主阀弹簧力与介质向上力，活塞带动阀杆迅速下行，主阀全开（Full Lift），大量超压介质喷出泄压。

• 回座复位（关阀）：系统压力降至回座压力（Reseat Pressure，通常为整定压力的90%-96%）时，导阀弹簧重新关闭阀芯，切断上腔泄压通道，系统高压介质重新通过平衡孔充入活塞上腔。上腔压力恢复，F下再次占优，主阀瓣平稳回座密封。活塞式结构自带液压缓冲，避免阀瓣与阀座刚性撞击（水锤防护）。

三、 关键部件材料与密封工艺：耐高温与抗汽蚀设计

由于脉冲式安全阀多用于高温蒸汽（≤550℃）或高压气体，材料选型直接决定寿命：

• 阀体材质：中温（≤425℃）选铸钢WCB；高温（＞425℃）选铬钼钢WC6/WC9或不锈钢CF8M（316SS），防止高温蠕变强度衰减。

• 密封面堆焊：主阀与导阀密封面均采用钴基合金（Stellite 6/12）等离子堆焊，硬度HRC 40-45，耐汽蚀冲刷与热疲劳。阀瓣经热处理（淬火+回火）提升耐磨性，铁基铬镍不锈钢堆焊层厚度控制在2-3mm，避免稀释率高导致耐蚀下降。

• 活塞环与导向：活塞密封圈多选柔性石墨编织环或Inconel X-750合金弹簧蓄能密封圈，耐温600℃且无老化问题。导向套采用锡青铜或2Cr13不锈钢，硬度低于活塞（防止咬死），间隙配合H7/g6确保热膨胀自由滑动。

四、 脉冲式与弹簧直接载荷式的性能边界对比

五、 特殊工况的结构变种：电磁脉冲与远程控制

现代智能电站引入带电接点压力表的遥控系统。当DCS系统监测到压力异常但未达机械整定值时，可提前发送电信号给脉冲阀上部电磁铁，吸合杠杆强制开启导阀，实现预泄压。这种“机电双控”模式在核电稳压器、超临界锅炉中广泛应用，防止压力骤升击穿设备。

结语：脉冲式安全阀通过流体脉冲放大原理，解决了高压大口径下的密封与排放矛盾。理解主阀活塞面积比（α=A活塞/A密封>1）与导阀灵敏度匹配，是工程设计选型的核心。对于要求“零泄漏、大排量、高频压力波动”的严苛工况，脉冲式结构是不可替代的安全屏障。
