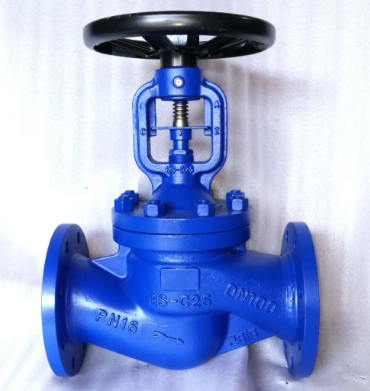

在工业管道系统中，截止阀作为重要的截断与调节装置，广泛应用于蒸汽、油品、化工介质等领域。而在对安全性与防泄漏要求极高的工况中，波纹管截止阀（Bellows Seal Globe Valve）因其独特的双重密封结构和卓越的防外漏性能，成为高温高压及危险介质工况的首选产品。本文将从结构组成、工作原理、密封机制及核心优势四个方面进行详细解析。

一、波纹管截止阀的基本结构

波纹管截止阀是在传统截止阀基础上，增加了金属波纹管作为阀杆密封元件的一种特殊结构阀门。主要部件包括：

• 阀体：通常为铸钢、锻钢或不锈钢，按工况需求可选择不同的压力等级与材质。

• 阀瓣与阀座：金属硬密封或金属+软密封组合，确保介质截断可靠。

• 阀杆：与阀瓣刚性连接，负责传递操作力矩。

• 波纹管组件：由薄壁不锈钢或其他耐高温耐腐蚀合金制成，焊接在阀杆与阀盖之间，形成第一道密封防线。

• 填料函：位于波纹管外部，作为第二道密封防线，防止波纹管失效时的介质外泄。

二、工作原理与密封机制

波纹管截止阀的工作原理与普通截止阀类似：通过旋转手轮带动阀杆升降，使阀瓣靠近或离开阀座，从而实现介质的截断与调节。区别在于阀杆与阀盖之间不再单纯依赖填料密封，而是引入波纹管这一柔性金属元件。

波纹管的密封原理是利用其自身的可伸缩结构，在阀杆上下运动时始终保持密封状态，不会因填料磨损而产生外漏。波纹管两端分别与阀杆和阀盖焊接固定，形成一个封闭的金属屏障，将介质与外界彻底隔离。

此外，波纹管截止阀还设有填料函作为后备密封，即使波纹管意外破裂，填料仍能有效阻挡介质外泄，实现双重安全保障。

三、波纹管截止阀的核心优势

1. 零外漏设计：波纹管作为第一道密封，从根本上消除阀杆部位的介质泄漏风险，特别适用于有毒、易燃、易爆或放射性介质。

2. 耐高温高压：波纹管材料可选用Inconel、316L等高强度合金，适应高达600℃以上的工作温度和PN100以上的压力等级。

3. 延长填料寿命：由于填料不再承受主要密封任务，仅作为备用密封，填料更换周期大大延长，减少维护频次。

4. 环保与安全：在石化、核电、制药等对环境保护和安全要求严格的行业，波纹管截止阀可避免因泄漏导致的环境污染和人员伤害。

5. 适应多种介质：除水、蒸汽外，还可用于酸、碱、有机溶剂及高纯度介质，材质选择灵活。

四、典型应用领域

波纹管截止阀广泛应用于以下行业与工况：

• 石油化工：裂解装置、加氢反应器进出口管线、输送易燃易爆介质。

• 电力能源：高温高压蒸汽系统、核电站主蒸汽隔离。

• 制药食品：高纯度介质输送，避免交叉污染。

• 精细化工：腐蚀性化学品的精确截断与调节。

五、技术发展趋势

随着工业自动化与安全生产要求的提高，波纹管截止阀正朝着以下方向发展：

• 材料升级：采用新型耐高温耐腐蚀合金，提高波纹管疲劳寿命。

• 结构优化：减少流阻，提高流通能力，降低能耗。

• 智能监测：集成位移传感器与泄漏检测装置，实现在线健康诊断。

• 标准化生产：提高互换性，缩短交货周期，降低维护成本。

六、小结

波纹管截止阀凭借其独特的金属波纹管密封结构，在高温高压及高危介质工况中展现出不可替代的安全优势。正确选型与规范安装，可确保其长期稳定运行，为企业安全生产和环保达标提供有力保障。
