在现代工业管路系统中，流体介质的腐蚀性问题一直是影响设备寿命和安全生产的重要因素。尤其是在化工、石油、医药、食品、电力、冶金、污水处理等行业的管路中，输送的介质往往具有较强的腐蚀性，普通金属阀门在长期运行过程中容易出现点蚀、缝隙腐蚀、晶间腐蚀等问题，从而导致泄漏、停机甚至安全事故。为了应对这一挑战，衬里蝶阀作为一种专门针对腐蚀性介质设计的特种阀门，凭借其优异的防腐性能、良好的密封效果和灵活的操作方式，逐渐成为工业管路中不可或缺的重要设备。

衬里蝶阀的基本工作原理与普通蝶阀相似，都是通过阀杆的旋转带动蝶板转动，从而实现管路的开启、关闭或流量调节。通常情况下，蝶板的旋转角度在0°到90°之间，当蝶板旋转到0°时，阀门处于全关状态；当蝶板旋转到90°时，阀门处于全开状态；而在0°到90°之间的任意角度，都可以通过调节蝶板的位置来改变流道的截面积，从而实现对介质流量的精确控制。这种结构简单、操作灵活的特点，使得衬里蝶阀在许多工业场合中得到了广泛应用。

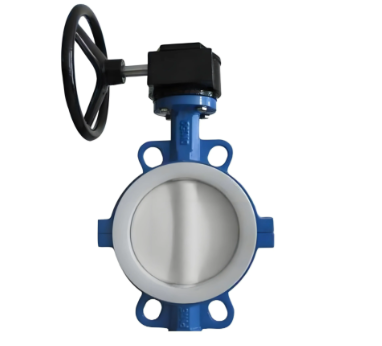

然而，衬里蝶阀与普通蝶阀最大的不同，并不在于旋转启闭的基本原理，而在于其内部结构的防腐设计。所谓“衬里”，是指在金属阀体的内壁、蝶板表面、阀座以及阀杆等与介质接触的部位，通过模压、烧结、粘贴或注塑等工艺，覆盖一层具有优良耐腐蚀性能的非金属材料。这层衬里材料就像一道坚固的保护屏障，能够将具有腐蚀性的介质与金属基体完全隔离开来，从而避免金属阀体直接与腐蚀性介质接触，从根本上解决腐蚀问题。常见的衬里材料包括橡胶、聚四氟乙烯（PTFE）、聚全氟乙丙烯（FEP或F46）、聚三氟氯乙烯（PCTFE或F3）、聚偏氟乙烯（PVDF）、聚丙烯（PP）、聚氯乙烯（PVC）等。不同衬里材料的化学稳定性、耐温性能和耐磨性能各不相同，因此在选型时必须根据具体的介质特性进行合理匹配。

从结构特点来看，衬里蝶阀具有多方面的优势。首先，其最突出的特点就是优异的耐腐蚀性能。由于介质只与衬里材料接触，而衬里材料通常具有极强的化学惰性，因此衬里蝶阀能够适应酸、碱、盐、有机溶剂、强氧化剂等多种腐蚀性介质，甚至在强酸、强碱、王水等极端工况下也能保持稳定的工作状态。其次，衬里蝶阀的结构相对简单，体积较小，重量较轻，安装空间要求不高，特别适合在空间有限的管道系统中使用。此外，蝶阀的启闭时间短，通常只需旋转90°即可完成全开或全关动作，操作力矩较小，无论是手动、蜗轮、气动还是电动驱动，都能实现便捷控制。同时，由于衬里材料具有一定的弹性，在关闭状态下能够与蝶板形成良好的密封配合，从而实现较低的泄漏率，满足现代工业对环保和安全的要求。

在实际应用中，衬里蝶阀的类型十分丰富，可以根据衬里材料的不同分为衬胶蝶阀和衬氟蝶阀两大类。衬胶蝶阀通常以天然橡胶、丁腈橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶等作为衬里材料，主要适用于水、污水、海水、空气、蒸汽、油品、弱酸碱等介质，广泛应用于市政给排水、污水处理、建筑空调、食品饮料、轻工造纸等领域。这类阀门的特点是密封性好、耐磨性强、成本相对较低，但在耐强腐蚀和耐高温方面的能力有限。与之相比，衬氟蝶阀则采用聚四氟乙烯、聚全氟乙丙烯等氟塑料作为衬里材料，具有更优异的化学稳定性和耐温性能，能够抵抗强酸、强碱、有机溶剂以及各种强腐蚀性介质的侵蚀，因此在化工、制药、农药、电镀、冶金、半导体等行业的腐蚀性管路中发挥着关键作用。

除了材料分类之外，衬里蝶阀还可以根据结构形式分为中线型衬里蝶阀和偏心型衬里蝶阀。中线型衬里蝶阀的蝶板中心、阀杆中心和阀体中心在同一直线上，结构简单，制造成本较低，密封性能良好，适用于中低压工况；而偏心型衬里蝶阀则通过引入单偏心、双偏心或三偏心设计，使蝶板在启闭过程中减少与阀座的摩擦，从而降低磨损，延长使用寿命，并提高密封的可靠性。这种结构上的优化，使得衬里蝶阀不仅能够用于普通的截断和调节，还能在一些对密封性能要求更高的场合中发挥重要作用。

在连接方式方面，衬里蝶阀常见的有对夹式、法兰式和凸耳式等。对夹式衬里蝶阀体积小、重量轻，安装时直接夹在两片管道法兰之间，占用空间小，适合大批量安装；法兰式衬里蝶阀通过法兰与管道连接，安装牢固，密封可靠，适合对连接强度要求较高的场合；凸耳式衬里蝶阀则在阀体上设有螺栓孔，可以直接与一侧法兰连接，便于在管道一端拆卸维修。不同连接方式的选择，应根据管道设计、安装空间、维护需求以及压力等级来确定。

从应用领域的角度来看，衬里蝶阀几乎覆盖了所有需要处理腐蚀性介质的工业部门。在化工行业，它被用于输送硫酸、盐酸、硝酸、氢氟酸、烧碱、各类有机溶剂以及其他腐蚀性化学品；在制药行业，它满足了高洁净度、耐腐蚀和无污染的要求；在食品饮料行业，它符合卫生标准，能够抵抗酸碱清洗液的腐蚀；在电力行业，它常用于脱硫脱硝、污水处理和循环水系统；在冶金和造纸行业，它能够应对具有一定腐蚀性和磨蚀性的浆料介质。可以说，只要管路中存在腐蚀性流体，衬里蝶阀就有其用武之地。

当然，尽管衬里蝶阀具有诸多优点，但在实际使用中也需要注意一些事项。首先，衬里材料的耐温范围有限，如果介质温度过高，可能会导致衬里软化、变形甚至脱落；其次，某些衬里材料对硬颗粒介质的耐磨性较差，在含固体颗粒较多的浆料中使用时，容易造成衬里磨损；再次，衬里蝶阀在安装和焊接过程中必须避免损伤衬里层，否则一旦衬里破损，腐蚀性介质就会直接接触金属阀体，迅速引发腐蚀穿孔。因此，正确的选型、规范的操作和定期的维护，是确保衬里蝶阀长期稳定运行的关键。

总的来说，衬里蝶阀是一种集防腐、密封、调节和便捷操作于一体的高性能工业阀门。它通过非金属衬里材料的应用，成功解决了传统金属阀门在腐蚀性介质中容易损坏的难题，为现代工业生产提供了更加安全、经济和高效的流体控制方案。随着材料科学和制造工艺的不断进步，衬里蝶阀的耐腐蚀性能、耐温性能和使用寿命还将进一步提升，其在石油化工、新能源、环保工程等新兴领域的应用前景也将更加广阔。对于从事阀门行业的技术人员、采购人员和工程设计师而言，深入理解衬里蝶阀的工作原理、结构特点和应用范围，不仅有助于提高管路系统的安全性和可靠性，也能为企业节约大量的设备维护和更换成本。
