——从主阀、导阀系统到缓开缓闭全过程，全面解读JD745X水泵控制阀的运行机制
在市政供水、高层建筑二次加压、工业循环水及消防泵站等流体输送系统中，水泵启停瞬间产生的"水锤效应"是导致管路爆裂、水泵反转损坏的主要隐患之一。传统设计方案通常需在水泵出口串联安装闸阀（或蝶阀）、止回阀及独立水锤消除器，管路复杂且故障点较多。多功能水泵控制阀（亦称水力控制阀，典型型号如JD745X、HH48X等）通过"一阀多用"的一体化设计，集电动截流、止回防水倒流及两阶段缓闭消锤功能于一体，依靠管网自身水压驱动，无需外接电源即可实现水泵启动缓开、运行稳压、停泵先快闭后缓闭的全自动保护。

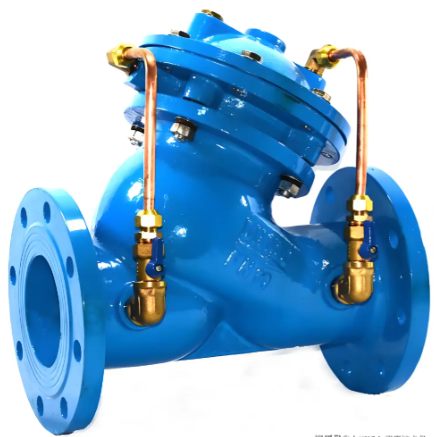

一、多功能水泵控制阀的基本结构组成
主流水泵控制阀采用"主阀＋导阀系统＋控制管路＋调节附件"的模块化结构：
主阀：核心执行部件，由阀体、阀瓣（主阀板＋缓闭阀板）、隔膜（或活塞）、弹簧、阀座及密封件组成。阀体通常采用直流式流道设计以减小流阻，材质多为球墨铸铁QT450、碳钢WCB或不锈钢CF8/CF8M。隔膜或活塞将主阀分隔为上、下控制室，是感受压力差并驱动阀瓣运动的"动力原件"。
导阀系统：包含针型调节阀（节流阀）、球阀、微型止回阀、Y型过滤器及压力表等。针阀用于调节控制室进/排水的速度，从而精确控制主阀的开启时间与缓闭时长；过滤器防止焊渣铁锈堵塞细小的导压孔。
控制管路：连接主阀上下控制室与水泵进出口管段，形成闭环水压反馈回路，将上游压力引入下腔、下游压力引入上腔。
密封组件：常规清水介质用NBR（丁腈橡胶）或EPDM（三元乙丙橡胶）软密封，高温或含颗粒介质可选金属硬密封或PTFE。
二、水泵控制阀全流程工作原理详解
水泵控制阀的动作完全依托管路自身介质压力差驱动，典型工作过程分四个阶段：
停机待机状态（全关防倒流）：水泵未启动时间，控制室上腔通下游压力，下腔无压或低压，阀瓣在弹簧力、自重及上腔压力共同作用下压紧阀座，阀门全关并具止回功能，可防止管网水倒灌引起水泵反转。
水泵启动阶段（缓开防开泵水锤）：水泵通电后出口压力逐渐升高，压力水经过滤器、单向阀进入主阀下腔，推动隔膜/活塞上移；同时上腔介质经针阀缓慢排至出口侧。因上腔排水受针阀节流控制，阀瓣匀速缓慢开启（通常可调至5～60秒），避免瞬间全开造成水流冲击与电机启动电流骤增。
正常运行阶段（稳压全开）：水泵达额定工况后，上下控制室压力趋于平衡，阀瓣保持在全开或微调节位置，介质顺畅通过。若管网压力波动，隔膜会感应压差微调开度以维持稳定。
停泵关闭阶段（先快闭后缓闭消锤）：水泵断电瞬间进口压力骤降，下腔失压，上腔压力与弹簧推动阀瓣快速关闭约90%行程（速闭），切断大部分回流防止水泵高速反转；剩余约10%开度通过上腔进水针阀控制缓慢关闭（缓闭，3～120秒可调），延长关闭时间以消散水锤冲击波，将停泵水锤压力峰值抑制在安全范围内。
三、隔膜式与活塞式水泵控制阀的差异选择
四、关键技术参数概述
公称通径DN40～DN1400；公称压力PN6/PN10/PN16/PN25/PN40；适用介质为水及物理化学性质近似水的液体；介质温度通常-10℃～+80℃（高温型可达150℃）；缓开时间5～60s可调，缓闭时间3～120s可调；最低动作压差一般≥0.02～0.05MPa。产品需符合GB/T 13927壳体试验标准及CJ/T 219给排水用缓闭止回阀行业标准。
小结
理解水泵控制阀"水力自控、两阶段关闭"的核心原理，是正确选型与调试的基础。下一期我们将聚焦水泵控制阀在市政、消防、暖通及工业循环水系统中的具体选型依据与安装注意事项。
