一、 基于活塞面积差的定比减压机理

比例式减压阀（Proportional Pressure Reducing Valve）属于自力式阀门，其核心工作原理建立在帕斯卡定律与力平衡方程之上。不同于依赖弹簧预紧力或先导阀感应设定压力的可调式减压阀，比例式减压阀主要通过阀体内部浮动活塞两端不同的截面积（S₁与S₂）产生的压力差来实现减压。其基本的力平衡公式为：P₁ × S₁ = P₂ × S₂。其中，P₁为进口（高压侧）压力，P₂为出口（低压侧）压力。由于活塞两端的面积是固定的机械尺寸，因此出口压力P₂与进口压力P₁始终保持严格的反比关系（即P₁/P₂ = S₂/S₁）。

这意味着，只要进口压力波动在允许范围内，阀后压力会按固定的比例（如经典的2:1、3:1、4:1等）跟随变动，而非维持一个绝对的恒定值。这种设计摒弃了复杂的弹簧和导阀结构，利用纯水力驱动活塞往复移动来自动调节阀口开度。当下游用水量增加（动压状态），活塞感知压差移动，保持既定比例；即使系统关闭（静压状态），它也能有效削减静态压力，防止低区管网超压，这一“既减动压又减静压”的特性是其广受给排水设计青睐的关键。

二、 结构特点与常见减压比配置

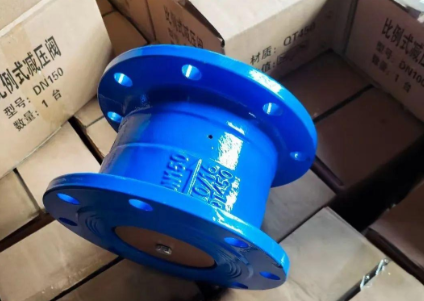

从结构组成来看，比例式减压阀内部通常包含阀体、缸套、浮动活塞（阀芯）、密封件（如O型圈）等核心部件。由于没有复杂的导阀系统，其结构极为紧凑，过流流道通常较为顺直，带来的直接优势是体积小、重量轻且不易发生堵塞。常见的标准减压比例包括2:1（P₂=0.5P₁）、3:1（P₂≈0.33P₁）、3:2、4:1及5:2等。例如，在市政直供的高层建筑中，若首层进水压力为0.6MPa，设计采用2:1的比例式减压阀供给中层分区，阀后理论压力即为0.3MPa左右；若市政压力波动至0.8MPa，阀后则稳定在0.4MPa。

这种固定比例特性非常适用于那些只需要按比例分配压力、而不需要绝对精密恒压的场合。此外，由于核心运动部件多为活塞配合耐磨密封圈，且通常无易锈蚀的金属弹簧组件，该阀门在工作时运行平稳，基本无振动与噪声，有效规避了水锤效应对管网的破坏，维护周期也显著长于先导式产品。

三、 科学选型的关键参数与避坑指南

在进行比例式减压阀的工程选型时，不能仅关注管径匹配，必须综合以下要素：首先是减压比的选择，一般建议控制在不大于4:1（即P1:P2=4:1）的范围内。若减压比过大（如超过5:1），流体在通过狭窄阀口时流速过高，极易引发严重的气蚀（Cavitation）现象，产生刺耳啸叫并剥蚀阀体内壁，缩短设备寿命。其次是流量特性的匹配，设计流量应落在阀门流量-压力特性曲线的直线段（稳定工作区），避免长期在临界微开或接近全开的非线性区工作，以免造成压力控制失真。

再者，材质选择需契合介质环境：对于生活饮用水系统，阀体通常选用锡青铜（ZCuSn5Pb5Zn5）、不锈钢（304/316）或内衬环氧树脂的球墨铸铁，必须持有涉水产品卫生许可，防止铅析出或二次污染；对于一般性工业循环水，则可选用铸钢材质。最后需注意，比例式减压阀虽然支持水平和垂直多向安装，但考虑到活塞自重磨损，多数行业规范（如GB/T 21386-2008）及工程经验更推荐垂直安装（阀体上的箭头方向与流向一致，呼吸孔位置按说明书要求设置），以确保长期密封的同心度。对于要求阀后压力绝对恒定不因进口波动变化的场景（如精密设备冷却），则需转而考虑先导式可调减压阀。总之，深刻理解比例式减压阀“定比随动”的物理本质，是设计人员规避超压爆管、优化系统能耗的基础。
