引言：为什么普通阀门在高温高压下频频失效，而硬密封蝶阀能扛住？

在热电联产的主蒸汽管道、煤化工的黑水回路或冶金行业的高炉煤气管道中，介质往往伴随着高温（≥425℃）、高压（PN16以上）甚至磨损性颗粒。传统的软密封蝶阀（如EPDM或NBR橡胶密封）在这种工况下会迅速老化、变形或熔化，导致灾难性泄漏。硬密封蝶阀（Metal Seated Butterfly Valve）凭借金属对金属的密封副和精密的机械结构，成为这些严苛环境的“守门员”。然而，市面上的硬密封蝶阀种类繁多，有中线型、双偏心、三偏心，还有各种堆焊合金和涂层工艺。对于采购和技术人员来说，如何避开“通用型”陷阱，为特定工况挑选最合适的硬密封蝶阀？本文将从结构演变和材质科学的角度，为您提供一份详尽的选型指南。

一、结构决定性能：从1.0版到3.0版的偏心进化

硬密封蝶阀的核心区别在于蝶板与阀杆的几何位置关系，这直接决定了密封原理和操作寿命。

1. 中线型硬密封（单偏心雏形）：蝶板中心线与阀杆轴线偏离一个距离。虽然比软密封耐温，但在启闭过程中，蝶板密封面始终与阀座摩擦（刮擦效应），容易导致金属密封面早期磨损。仅适用于低温、低压且干净的气体介质，不建议用于频繁调节或含颗粒介质。

2. 双偏心硬密封（High Performance）：阀杆轴线既偏离蝶板密封面，也偏离阀体中心。这种设计使得蝶板在开启后迅速脱离阀座，大幅减少了摩擦和磨损，扭矩也比中线型更小。它是中温中压（如300℃蒸汽、油品）的性价比之选，且多采用多层次不锈钢石墨缠绕密封圈，具备一定的弹性补偿能力。

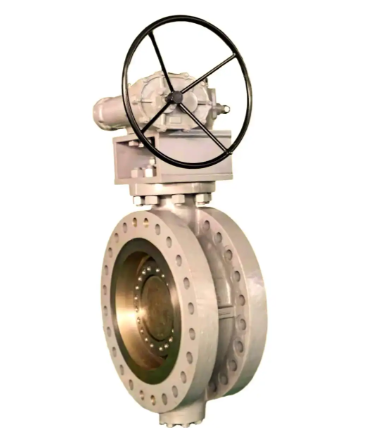

3. 三偏心硬密封（Triple Offset）：这是目前高端工况的标杆。除了双偏心之外，密封面的圆锥轴线偏斜于阀体圆柱轴线（第三次偏心）。其密封原理是“扭矩密封”而非“挤压密封”，实现越关越紧，且启闭时密封面无摩擦。它能做到双向零泄漏（符合API 598/ISO 5208Class VI），耐温可达600℃以上，是替代昂贵闸阀和截止阀的大口径高温高压首选。

二、密封副材质与表面硬化工艺：硬对硬也要讲究“亲疏关系”

很多人误以为“不锈钢对不锈钢”就是硬密封，实际上，若两者硬度相同，在高压下容易发生冷焊（咬合）或快速磨损。

• 阀体/蝶板基体：通常选用WCB碳钢（高温）、CF8/CF8M不锈钢（腐蚀）或特种合金（如蒙乃尔、哈氏合金用于强腐蚀）。

• 密封面硬化技术：这是硬密封蝶阀的灵魂。常见的有：

• 堆焊硬质合金：如焊Stellite（钴基合金），硬度可达HRC40-45，耐磨耐蚀，适合大多数矿浆和蒸汽。

• 等离子喷焊/激光熔覆：形成更致密、更硬的涂层（HRC50-60），厚度均匀，适合高磨损气流。

• 渗氮/镀铬：提高表面硬度但涂层较薄，不适合冲刷严重的介质。

• 陶瓷喷涂：针对极度磨损和腐蚀（如脱硫脱硝系统），但脆性大，忌讳热冲击。

  选型建议：蝶板硬度应略高于阀座，或采用“硬对软金属”（如硬质合金蝶板 + 柔性石墨不锈钢层阀座），既能密封又能防止卡死。

三、连接方式与执行机构匹配的隐藏坑点

• 连接形式：对夹式硬密封蝶阀安装便捷，但在PN25以上高压管道，法兰螺栓的剪切力极大，必须选用带加长螺母或凸耳式（Lug Type）结构，防止高压冲出。大口径（DN500以上）建议用法兰连接或焊接端，以提升管线整体安全性。

• 执行器匹配：硬密封因金属摩擦，操作扭矩通常比软密封大30%-50%。若配电动执行器，必须留有1.5倍以上的安全系数，并选配高扭矩电机，否则会出现“关不严”或“电机过热保护”跳闸。高温工况还需选高温型执行器或加散热片。

四、2026年选型避坑Checklist

1. 不要盲目追求三偏心：如果只是200℃以下的压缩空气，双偏心已足够，三偏心成本高出数倍。

2. 询问密封面粗糙度Ra值：精密研磨的Ra≤0.2μm是保证零泄漏的关键，劣质阀门仅靠抛光是无法长效密封的。

3. 介质流向与压差：虽然三偏心多为双向密封，但部分双偏心有方向性，安装时务必核对阀体箭头与介质压力方向。

4. 耐火与防静电：在石化易燃介质中，硬密封蝶阀必须带有API 607防火认证和防静电弹簧接地结构。

结语：

硬密封蝶阀的选型是一门平衡的学问，需要在耐温、耐压、耐磨损、成本和维护性之间找到最优解。理解其背后的结构逻辑和材料特性，才能确保您的管道系统在极端工况下稳如泰山。希望本指南能为您的工程采购提供坚实的技术支撑。
