法兰雨淋阀安装规范与验收标准，筑牢系统运行安全防线
来源:http://www.bannige.cn/news.html
|
作者:班尼戈
|
发布时间: 2026-04-13
|
10 次浏览
|
🔊 点击朗读正文
❚❚
▶
|
分享到:
近年来，随着消防规范的不断完善，GB5135.5-2018《自动喷水灭火系统 第5部分:雨淋报警阀》等国家标准对法兰雨淋阀的安装、验收提出了明确要求，为安装施工提供了科学依据。
法兰雨淋阀的安装质量直接影响其运行性能和使用寿命，也是保障消防系统和工业管道安全稳定运行的关键环节。若安装过程不规范，易出现连接松动、泄漏、启闭失灵等问题，不仅影响阀门正常工作，还可能引发安全事故。近年来，随着消防规范的不断完善，GB5135.5-2018《自动喷水灭火系统 第5部分:雨淋报警阀》等国家标准对法兰雨淋阀的安装、验收提出了明确要求，为安装施工提供了科学依据。本文结合国家标准和行业施工经验，详细阐述法兰雨淋阀的安装规范、施工流程及验收标准，助力施工单位规范施工，筑牢系统运行安全防线。

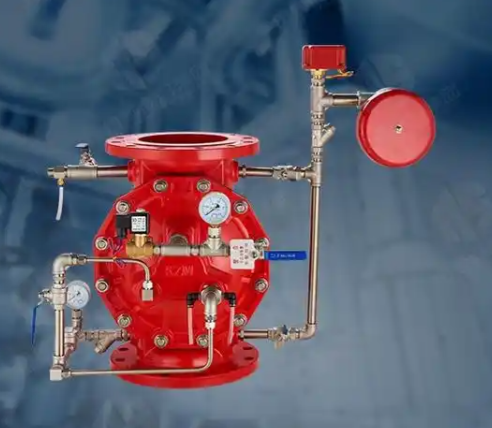

法兰雨淋阀的安装需遵循“先准备、后安装、再调试”的原则，安装前需做好充分的准备工作，确保安装顺利进行。首先，需检查法兰雨淋阀的产品质量，核对产品型号、规格、额定压力等参数，确认符合设计要求和国家标准，检查阀门外观是否平整光洁，无加工缺陷、碰伤划痕，涂层均匀，铭牌清晰完整，各项性能指标符合要求。同时，检查阀门的零部件是否齐全，包括阀体、阀瓣组件、控制腔、水力警铃、压力开关、电磁阀、密封垫片等，确保无缺失、损坏。其次，需做好安装现场的准备，清理安装区域的杂物、灰尘，确保安装环境整洁，检查管道接口是否平整、无毛刺，提前做好管道的试压、冲洗工作，确保管道内部无污垢、杂物，避免安装后堵塞阀门。
安装过程中，需严格遵循以下规范要求，确保安装质量。其一，安装顺序，法兰雨淋阀的安装应在供水管网试压、冲洗合格后进行，安装时应先安装水源控制阀、报警阀，然后进行报警阀辅助管道的连接，水源控制阀、报警阀与配水干管的连接，应使水流方向一致，避免反向安装导致阀门失效。其二，安装位置，法兰雨淋阀组安装的位置应符合设计要求；当设计无要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度为1.2m，两侧与墙的距离不应小于0.5m，正面与墙的距离不应小于1.2m，报警阀组凸出部位之间的距离不应小于0.5m，便于后期检修和操作。其三，法兰连接规范，法兰连接时，需确保法兰密封面清洁、无划痕、无锈蚀，密封垫片选用适配介质和工况的型号，安装时将密封垫片准确放置在法兰密封面上，避免偏移，然后按对角线顺序分次拧紧螺栓，确保螺栓紧固均匀，扭矩符合要求，防止连接松动导致泄漏。
其四，辅助管道安装，法兰雨淋阀的报警管路、排水管路、控制管路等辅助管道的安装需符合规范要求。报警管路的连接件公称直径不应小于15mm，水力警铃的安装位置应符合设计要求，距室内地面高度为1.5-1.8m，水力警铃与报警阀的连接管道总长不得大于20m，管径不应小于20mm，确保报警信号传递及时、清晰。排水管路需单独接入排水沟，保证排水畅通，避免积水导致阀门腐蚀或故障。控制管路的安装应牢固，电气连接可靠，电磁阀入口端前侧应设过滤装置，防止杂质进入电磁阀，影响其正常工作。其五，防护措施，安装过程中需做好阀门的防护，避免碰撞、划伤阀体和密封面，安装完成后，及时清理阀门表面的杂物、灰尘，做好防腐、防冻处理，高温工况下加装保温层，冬季采取防冻措施，防止阀门冻结损坏。
法兰雨淋阀安装完成后，需进行严格的调试和验收，确保阀门运行正常，符合设计要求和国家标准。验收内容主要包括以下几个方面：一是外观检查，检查阀门安装位置、连接方式是否符合规范，阀门外观是否完好，零部件是否齐全，铭牌是否清晰，管道连接是否紧密，无泄漏现象。二是性能测试，进行阀门启闭试验，检查阀门启闭是否灵活、可靠，无卡滞现象，阀瓣开启时间符合要求（公称直径不超过200mm时，15s内打开；超过200mm时，60s内打开）；进行密封试验，在阀瓣关闭情况下，供水侧施加2倍额定工作压力的静水压，保持2h，阀门无渗漏、永久变形或损坏；进行报警试验，启动阀门，检查水力警铃是否发出连续报警声，压力开关是否正常动作，信号是否准确传输至消防控制中心。三是资料验收，验收时需提供产品合格证、检测报告、安装施工记录、调试记录等相关资料，确保资料齐全、规范，符合验收要求。
此外，验收过程中若发现安装不规范、性能不达标等问题，需及时整改，整改完成后重新进行验收，直至符合要求。安装验收合格后，需做好验收记录，归档相关资料，为后期维护、检修提供依据。需要注意的是，法兰雨淋阀的安装施工应由通过专业培训、考核合格，并经审核批准的施工队伍承担，施工人员需熟悉产品性能和安装规范，避免因施工人员操作不当导致安装质量问题。总之，严格遵循安装规范，落实验收标准，是保障法兰雨淋阀正常运行、筑牢系统安全防线的关键，企业和施工单位需高度重视，规范每一个安装环节，确保安装质量达标。
