在给排水、消防、工业循环水等流体输送系统中，水泵控制阀是保障水泵安全运行、稳定管网压力、消除水锤危害的核心阀门设备。区别于普通闸阀、蝶阀的单一启闭功能，水泵控制阀依托水力自控原理，无需外接电源和动力源，即可实现水泵启动缓开、运行稳压、停泵缓闭的全流程自动化控制，既降低了水泵启动冲击，又能防止介质倒流损坏叶轮，是现代流体控制系统中不可或缺的节能型阀门。本文将从结构组成、运行工况、核心机理三个维度，深度解析水泵控制阀的工作原理，帮助工程方、运维人员吃透设备核心性能。
一、水泵控制阀核心结构组成

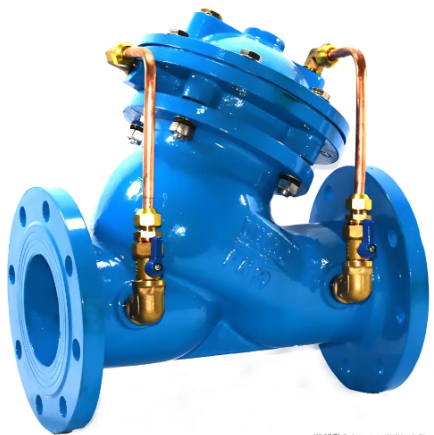

市面上主流的水泵控制阀以JD745X多功能隔膜式、活塞式为主，整体采用“主阀+导阀系统+接管管路”的模块化设计，结构紧凑、故障率低，无需复杂调试即可投入使用。主阀作为核心执行部件，由阀体、阀瓣、隔膜/活塞、弹簧、密封件等组成，阀体多采用球墨铸铁、铸钢材质，耐压性强、流道顺畅，压力损失远低于传统阀门；导阀系统是自控核心，包含针阀、球阀、单向阀、过滤器等配件，通过精准调节导阀开度，控制主阀控制室的水压变化，进而驱动阀瓣启闭；接管管路负责连通主阀上下腔与导阀系统，形成闭环水力回路，实现压力传导与动作联动。
这种结构设计摒弃了电动、气动执行器的复杂布线，完全依靠介质自身压力实现自控，不仅降低了设备成本，还能在无电、偏远工况下稳定运行，适配市政供水、消防泵房、工业冷却等多种场景。同时，阀瓣采用双瓣缓闭结构，主阀瓣负责大流量通断，缓闭阀瓣负责消除水锤，两者协同运作，完美解决了水泵启停时的管网冲击问题。
二、分工况解析水泵控制阀工作原理
1. 停泵待机状态：阀门全闭，防止介质倒流
当水泵处于停机状态时，管网出口端的静压作用于隔膜/活塞上腔，配合弹簧张力，推动阀瓣紧密贴合阀座，阀门处于全关闭状态。此时导阀系统处于闭锁状态，主阀上下腔形成压力差，彻底阻断介质回流，避免水泵叶轮反转、管网负压等问题，保护水泵及后端设备不受损坏。这一状态下，阀门密封性能直接决定管网保压效果，优质水泵控制阀的密封等级可达ISO5208 B级，零泄漏、无滴漏。
2. 水泵启动状态：缓开升压，减小冲击负荷
水泵启动瞬间，进口端水压迅速升高，高压介质通过过滤器、针阀、单向阀进入主阀下腔，逐步抵消上腔压力与弹簧张力。随着下腔压力持续上升，阀瓣开始缓慢开启，开启速度可通过针阀精准调节，一般控制在3-10秒，避免快速开启导致的管网水锤、水泵过载。在阀瓣缓开过程中，介质逐步流通，管网压力平稳上升，水泵电机启动电流稳定，有效延长电机和轴承使用寿命。待阀瓣开启至最大开度后，阀门进入全开状态，流道畅通，压力损失降至最低，满足大流量输水需求。
3. 正常运行状态：稳压调控，维持管网平衡
水泵正常输水时，主阀处于全开状态，介质匀速通过阀体，导阀系统实时监测管网压力变化。当后端用水量波动、管网压力异常时，导阀自动调节控制室排水速度，微调阀瓣开度，稳定出口压力，避免管网超压或压力不足。部分高性能水泵控制阀还配备压力补偿装置，可根据扬程、流量变化自动适配，确保系统始终处于高效运行状态，无需人工干预。
4. 停泵关闭状态：分段缓闭，彻底消除水锤
水泵停机是水锤产生的高危时段，也是水泵控制阀核心价值的体现。停泵瞬间，进口端压力骤降，主阀上腔压力快速回升，推动阀瓣开始关闭。阀门采用“快闭+缓闭”双段关闭模式：先快速关闭90%开度，阻断大部分介质回流，防止水泵反转；剩余10%开度缓慢关闭，时间可调节至10-60秒，逐步释放管网残余压力，彻底消除水锤冲击波，保护管道、法兰、仪表等设备不受冲击损坏。关闭完成后，阀门回归全闭待机状态，等待下一次启动指令。
三、水泵控制阀工作原理的核心优势
依托纯水力自控工作原理，水泵控制阀实现了“一机多能”，可替代止回阀、闸阀、水锤吸纳器等多个阀门，简化管路设计、节省安装空间。同时，无电源驱动的设计让设备运行更稳定，不受停电、电气故障影响，运维成本大幅降低。相较于传统阀门组合，水泵控制阀的水锤消除率可达98%以上，管网运行噪音低、震动小，大幅提升流体系统的安全性和耐用性。
对于阀门选型和工程设计而言，吃透水泵控制阀工作原理，是精准匹配工况、优化系统设计的前提。不同结构、不同型号的水泵控制阀，在启闭速度、压力调节范围、适用介质上存在差异，只有结合工作原理和实际工况选型，才能发挥设备最大性能。
