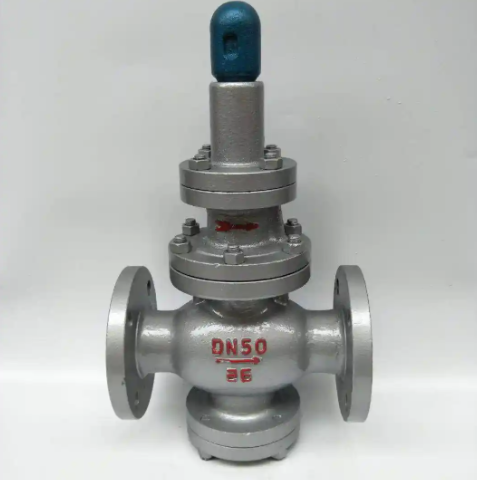

蒸汽减压阀的内部结构设计直接决定了其性能表现和工作可靠性。本文将深入剖析不同类型蒸汽减压阀的结构特点和工作原理，帮助读者全面了解这一关键设备。

主要结构类型

1. 直接作用式减压阀

• 结构简单，由阀体、阀座、阀瓣、弹簧和调节螺钉组成

• 依靠弹簧力与蒸汽压力直接平衡

• 适用于小流量、低压差场合

• 调节精度相对较低

2. 先导式减压阀

• 采用主阀和导阀双重结构

• 导阀感知压力变化并控制主阀动作

• 调节精度高，稳定性好

• 适用于大流量、高压差工况

3. 平衡式减压阀

• 采用平衡阀芯设计

• 可消除进口压力波动影响

• 操作力矩小，使用寿命长

• 适合高压高温工况

关键部件功能解析

1. 阀体：承受介质压力，提供流道，材质通常为铸钢或不锈钢

2. 阀瓣：调节流量的关键部件，需具备良好密封性和耐磨性

3. 膜片/活塞：压力感应元件，将压力信号转换为机械位移

4. 弹簧：提供平衡力，决定出口压力设定值

5. 调节机构：用于手动设定出口压力

工作原理深度解析

蒸汽减压阀的工作基于力平衡原理：

1. 出口压力通过感应管线传递至膜片上腔

2. 膜片受到压力产生向下作用力

3. 该力与弹簧预设力比较决定阀瓣位置

4. 当出口压力升高，膜片下移带动阀瓣关小

5. 当出口压力降低，弹簧力使阀瓣开大

6. 系统自动达到新的平衡状态

性能影响因素

1. 介质特性：蒸汽干度、杂质含量影响阀门工作

2. 安装方式：水平安装最佳，避免积水腐蚀

3. 管道振动：可能干扰压力感应精度

4. 温度变化：影响材料强度和密封性能

5. 维护状况：定期保养确保长期可靠性

理解蒸汽减压阀的结构和工作原理，有助于正确选择和使用这一设备，充分发挥其性能优势，为工业生产提供稳定可靠的蒸汽压力控制。
