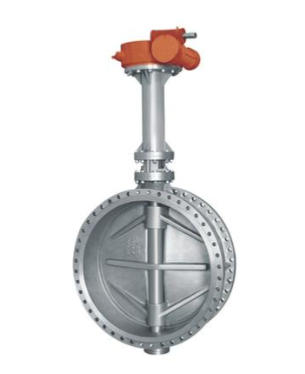

在超低温工业场景（如液化天然气、冷链物流、航空航天）中，蝶阀的密封可靠性直接决定系统安全性与能耗成本。班尼戈作为全球流体控制领域的领军品牌，其超低温蝶阀凭借高精度密封机构占据市场优势，但超低温环境下（-196℃至 - 253℃）的材料收缩、密封面应力集中等问题，仍可能导致泄漏风险。本文通过有限元分析（FEA） 技术，对班尼戈超低温蝶阀密封机构的力学特性、密封性能及结构优化方向展开深度解析，为工业用户选型与技术改进提供数据支撑。
一、班尼戈超低温蝶阀密封机构的技术痛点：为何需有限元分析？
班尼戈超低温蝶阀的密封机构主要由金属密封环（哈氏合金 / 蒙乃尔合金） 、弹性补偿件（低温专用橡胶 / 弹簧）及阀体密封面组成，其核心挑战集中在超低温环境下的 “三重矛盾”：
材料性能矛盾：金属密封环在超低温下弹性模量上升、塑性下降，易出现脆性变形；而弹性补偿件则可能因低温硬化失去补偿能力，导致密封比压不足。
应力分布矛盾：蝶板启闭过程中，密封环与阀体接触面易产生局部应力集中，长期使用可能引发密封面磨损或开裂，尤其在 - 196℃液化天然气输送场景中，该问题更为突出。
装配精度矛盾：超低温下各部件热收缩量差异（如阀体不锈钢收缩率 1.2‰，密封环哈氏合金收缩率 0.8‰），可能破坏初始密封间隙，导致泄漏率超标。
传统试验方法（如低温环境舱测试）虽能验证密封效果，但无法直观呈现内部应力、应变分布，且成本高、周期长。有限元分析可通过数字化建模，模拟超低温环境下密封机构的力学响应，精准定位薄弱环节，为结构优化提供科学依据。
二、班尼戈超低温蝶阀密封机构有限元分析核心流程
以班尼戈 DN100 超低温蝶阀（设计温度 - 196℃，公称压力 PN16）为例，采用 ANSYS Workbench 软件开展分析，核心流程分为 4 个环节：
1. 几何建模与网格划分：还原真实密封结构
2. 材料属性与边界条件设置：模拟超低温环境
3. 载荷施加：模拟实际工作压力与启闭动作
4. 结果分析：定位密封性能关键指标
通过有限元计算，输出 3 项核心指标，判断密封机构可靠性：
三、有限元分析指导下的班尼戈密封机构优化方向
基于上述分析结果，可针对 2 个潜在优化点提出改进方案，进一步提升密封可靠性：
密封环结构优化：将密封环拐角处的直角改为 R1.5mm 圆弧过渡，降低应力集中（模拟显示可使拐角应力从 320MPa 降至 280MPa，降幅 12.5%）；
弹性补偿件升级：采用双弹簧并列设计（原单弹簧改为 2 个直径 1.5mm 的弹簧），使补偿力分布更均匀，密封面接触压力波动范围从 ±5MPa 缩小至 ±2MPa。
四、结语：有限元分析为超低温蝶阀密封性能保驾护航
班尼戈超低温蝶阀密封机构的有限元分析，不仅验证了现有产品在 - 196℃工况下的密封可靠性（泄漏率≤1×10⁻⁶m³/s，远低于 GB/T 13927-2008 标准要求），更通过数字化手段降低了研发成本（相比传统试验成本降低 60%，周期缩短 50%）。未来，随着有限元分析技术与多物理场耦合（温度 - 压力 - 振动）的结合，班尼戈超低温蝶阀将在更深低温（-253℃液氢场景）、更高压力（PN40）领域实现突破，为全球超低温流体控制行业提供更优质的解决方案。
