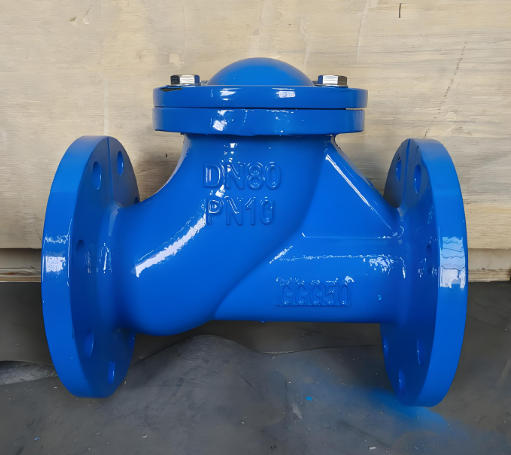

班尼戈球型止回阀是一种依靠介质自身压力自动启闭的自动阀门，用于防止管路介质倒流、避免泵体反转及水击波破坏。其采用多球、多流道、多锥型导流体结构，具有密封可靠、阻力小、寿命长等优势，适配1.0～2.5MPa压力范围与40～350mm管径需求。
工作原理：阀门由前后阀体、橡胶包皮球（阀芯）、带孔锥形体等构成。介质正向流动时，流体压力推动胶球滚至右侧，流道打开；停泵后反向压力使胶球滚回左侧阀座，实现瞬时密封。胶球的弹性橡胶层与锥形设计可缓冲关阀冲击，降低水击破坏和运行噪音。
核心技术优势包括：低阻节能，介质流动接近直线，降低水泵能耗15%～20%；长效耐用，无易损件，可承受百万次启闭循环；密封可靠，在1.1倍公称压力下零泄漏；抗干扰强，多流道独立运行避免故障。
应用场景广泛：工业制造中用于石油化工、电力冶金，防止易燃介质倒流；水处理与市政工程中保障供水稳定、污水处理秩序；建筑给排水与暖通系统中阻止水流倒灌和介质串流；特殊领域如海洋工程耐受高压腐蚀，食品医药采用卫生级型号避免污染。
选型安装需注意：根据介质类型选择阀芯材质，按管径压力确定流道数量；安装时阀体箭头需与介质流向一致，大口径阀门预留维护空间；低温或含颗粒介质需选用耐低温橡胶或增加滤网。
一、什么是班尼戈球型止回阀？
班尼戈球型止回阀是一种依靠介质自身压力自动启闭的自动阀门，又称逆流阀、背压阀，核心功能是防止管路介质倒流、避免泵体反转及水击波破坏，广泛适配 1.0～2.5MPa 压力范围与 40～350mm 管径需求。其区别于传统止回阀的关键在于多球、多流道、多锥型导流体结构，兼具密封可靠、阻力小、寿命长等优势，是工业流体控制的核心部件。
二、班尼戈球型止回阀工作原理深度解析
1. 核心结构组成
阀门主要由前后阀体、橡胶包皮球（阀芯）、带孔锥形体、球罩等部件构成：
2. 启闭机制与运行流程
班尼戈球型止回阀通过胶球在球罩内的短行程滚动完成自动控制，具体流程如下：
开启状态：当水泵启动或介质正向流动时，流体压力推动胶球沿轨道滚至右侧，锥形体精准固定阀芯位置，流道完全打开，介质沿多流道平直通过，阻力系数显著降低；
关闭状态：停泵后管路出现回水压力，反向压力迫使胶球滚回左侧阀座，橡胶表层与密封面紧密贴合，实现瞬时密封，有效阻断介质倒流；
缓冲防护：胶球的弹性橡胶层与锥形体的面接触设计，可大幅减弱关阀冲击力，避免水击波对管道的破坏，同时降低运行噪音。
三、班尼戈球型止回阀的核心技术优势
低阻节能：多流道与球形结构使介质流动接近直线，阻力系数远低于旋启式止回阀，降低水泵能耗约 15%～20%；
长效耐用：无轴套等易损件，不存在机械摩擦运动，经疲劳试验验证可承受百万次启闭循环，使用寿命较传统阀门延长 3 倍以上；
密封可靠：橡胶包皮球与球面阀座形成紧密密封，在 1.1 倍公称压力下可实现零泄漏，适配腐蚀性、含颗粒等复杂介质；
抗干扰强：多流道独立运行避免介质相互干扰，彻底解决 “跑球” 故障，胶球轨道设计防止阀芯卡滞，适配高低温、高压等恶劣工况。
四、班尼戈球型止回阀全行业应用场景
1. 工业制造领域
2. 水处理与市政工程
3. 建筑与暖通系统
4. 特殊领域应用
五、选型与安装核心注意事项
参数匹配：根据介质类型（水、油、腐蚀性流体）选择对应材质阀芯，按管径与压力等级确定流道数量（三流道 / 四流道适配大管径）；
安装规范：严格遵循阀体箭头指示与介质流向一致，大口径阀门需预留维护空间，避免靠近弯头影响阀芯滚动；
环境适配：低温工况选用耐低温橡胶阀芯，含颗粒介质增加滤网装置，延长阀门寿命。
