班尼戈波纹管截止阀凭借其卓越性能在石油、化工、电力等行业广泛应用。该阀门采用波纹管密封结构，有效防止介质外漏，耐高压高温，延长使用寿命并降低维护成本。常见型号包括J41F、J41Y、J45F和J45Y，分别适用于不同工况：
- J41F采用氟塑料密封面，耐腐蚀，适用于化工、制药等行业；
- J41Y采用硬质合金密封面，耐高温高压和磨损，适用于石油、冶金等行业；
- J45F为直流式结构，流阻小，适用于含杂质介质；
- J45Y结合直流式结构和硬质合金密封面，适用于高压气体和复杂工况。
选型需考虑介质特性、压力温度范围及安装需求，以确保阀门安全高效运行。班尼戈提供多样化型号和专业咨询支持。
在石油、化工、电力等众多行业的管道系统中，阀门起着至关重要的作用，其中波纹管截止阀凭借其卓越的性能，备受青睐。班尼戈作为行业内知名品牌，其生产的波纹管截止阀以高品质、多样化的型号满足了不同工况的需求。今天，我们就来深入了解下班尼戈波纹管截止阀的型号，帮助您在实际应用中精准选型。
班尼戈波纹管截止阀的工作原理与优势

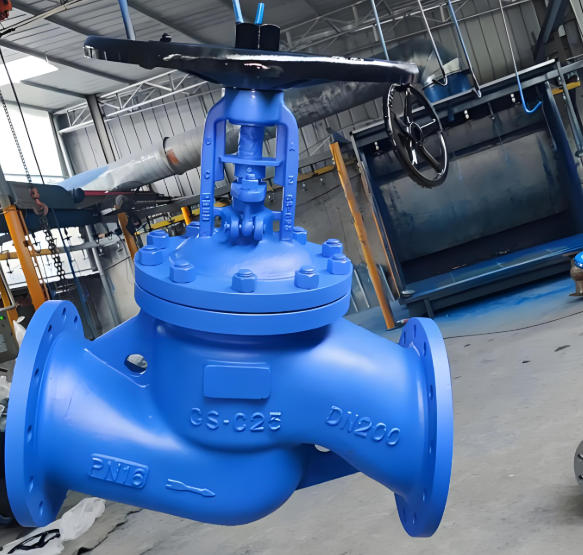

班尼戈波纹管截止阀主要由阀体、阀座、阀杆、波纹管、密封圈等关键部件构成。工作时，通过旋转阀杆，带动阀瓣上下移动，从而实现对管道内介质的切断或流通控制。其最大的亮点在于采用了波纹管密封结构，这一设计具有诸多优势。一方面，波纹管能够有效阻止介质外漏，即使在高压、高温等恶劣工况下，也能确保良好的密封性，避免了介质泄漏带来的安全隐患和环境污染；另一方面，波纹管可对阀杆的磨损进行自动补偿，大大延长了阀门的使用寿命，减少了维护成本。此外，该系列阀门还具备结构紧凑、操作便捷、耐腐蚀等特点，广泛适用于各种腐蚀性、有毒有害以及高温高压的介质环境。
常见型号及含义详解
J41F 系列
以班尼戈 J41F 型波纹管截止阀为例，“J” 代表截止阀类型；“4” 表示连接方式为法兰连接，这种连接方式安装和拆卸较为方便，且能承受较高的压力，适用于管径较大、压力较高的管道系统；“1” 表明阀门结构为直通式，介质在阀体内直线流动，流阻较小，能够有效降低能量损耗；“F” 代表密封面材质为氟塑料，氟塑料具有良好的耐腐蚀性和自润滑性，使得阀门在切断介质时，密封性能可靠，同时能有效减少阀瓣与阀座之间的摩擦，延长密封面的使用寿命。该型号常用于化工、制药等对介质密封性和耐腐蚀要求较高的行业，可用于切断或接通水、蒸汽、油品、腐蚀性介质等。
J41Y 系列
J41Y 型中，前半部分 “J41” 含义与 J41F 一致。而 “Y” 则表示密封面材质为硬质合金。硬质合金具有极高的硬度和耐磨性，在高温、高压以及介质中含有固体颗粒等恶劣工况下，依然能保持良好的密封性能和较长的使用寿命。因此，班尼戈 J41Y 型波纹管截止阀常用于石油、冶金、电力等行业的高温、高压、高磨损介质的管道系统，如过热蒸汽、高温油品、含有固体颗粒的介质输送管道等，能够可靠地实现介质的截断与流通控制。
J45F 系列
J45F 型里，“J” 和 “F” 含义不变。“4” 同样是法兰连接。“5” 代表阀门结构为直流式，直流式结构的阀门，介质在阀体内的流动方向与阀门进出口中心线基本一致，相较于直通式，其流阻更小，尤其适用于对流量要求较高、介质粘度较大或含有杂质的工况。班尼戈 J45F 型产品在造纸、印染、食品等行业应用较为广泛，可用于处理含有纤维、颗粒等杂质的液体介质，确保管道系统的稳定运行。
J45Y 系列
J45Y 型是在 J45F 的基础上，将密封面材质由氟塑料改为硬质合金。这种配置结合了直流式结构的低流阻优势以及硬质合金密封面的高耐磨、耐高压、耐高温特性。在一些大型化工装置、高压气体输送管道等对阀门性能要求极为苛刻的场合，班尼戈 J45Y 型波纹管截止阀能够发挥出色的作用，保证在复杂工况下长期稳定运行，可靠地控制介质流动。
如何根据工况选择合适的班尼戈波纹管截止阀型号
考虑工作介质特性
工作介质的性质是选型的关键因素之一。如果介质具有腐蚀性，如酸、碱等化学溶液，就需要选择像 J41F 这种采用耐腐蚀氟塑料密封面的型号，或者阀体、内部零部件采用耐腐蚀材质（如不锈钢）制造的阀门；若介质为高温高压蒸汽，J41Y、J45Y 这类配备硬质合金密封面且能承受高温高压的型号更为合适；当介质中含有固体颗粒，容易造成阀门内部磨损时，同样推荐密封面为硬质合金的型号，并且直流式结构（如 J45Y）能减少杂质在阀体内的沉积和堵塞，更有利于介质流通。
确定使用压力和温度范围
根据管道系统的设计压力和温度，选择额定压力和温度等级高于实际工况的班尼戈波纹管截止阀。例如，若系统设计压力为 4.0MPa，工作温度为 300℃，则需挑选额定压力至少为 4.0MPa、适用温度范围覆盖 300℃的型号，以确保阀门在长期运行过程中不会因压力或温度过高而发生泄漏、损坏等问题，保障系统的安全稳定运行。
结合安装现场实际需求
安装现场的空间大小、管道布局等因素也会影响阀门型号的选择。如果安装空间有限，需要体积小巧、结构紧凑的阀门；对于需要频繁拆卸维护的管道部位，法兰连接（如上述常见型号中的 “4” 所代表的连接方式）的阀门更为方便；而在一些对流量控制要求较高的场合，直流式结构（如 J45 系列）能更好地满足需求。
班尼戈波纹管截止阀丰富多样的型号为不同行业、不同工况的管道系统提供了完善的解决方案。通过深入了解各型号的特点、含义以及根据工况合理选型，您能够充分发挥班尼戈波纹管截止阀的优势，为您的管道系统安全、高效运行提供可靠保障。在实际选型过程中，若您还有疑问，欢迎随时咨询班尼戈专业技术团队，我们将竭诚为您服务。
