在工业流体控制领域，阀门作为关键控制元件，直接影响系统的稳定性、安全性与效率。班尼戈作为知名的流体控制解决方案提供商，其研发的气动球阀凭借高精度控制、强耐腐蚀性、长使用寿命等优势，广泛应用于石油化工、水处理、食品医药、能源等多个行业。对于工程技术人员、采购选型人员及设备维护人员而言，深入了解班尼戈气动球阀的结构图与工作原理，是实现精准选型、高效运维的核心前提。本文将从产品核心优势切入，全面拆解其结构组成，系统讲解工作机制，为行业从业者提供专业参考。
一、班尼戈气动球阀的核心优势：为何成为行业优选？
在解析结构与原理前，先明确班尼戈气动球阀的核心竞争力 —— 这也是其在市场中脱颖而出的关键：
高效控制性能：采用气动驱动方式，响应速度快（0.5-3 秒内完成启闭），可实现自动化远程控制，适配工业自动化生产线的高频操作需求；
超强耐候性：阀体材质选用 304/316L 不锈钢、 Hastelloy 合金等耐腐蚀材料，密封件采用 PTFE（聚四氟乙烯）或 Viton（氟橡胶），可耐受 - 20℃-200℃温度范围，以及酸碱、有机溶剂等复杂介质；
低维护成本：结构设计精简，运动部件少，磨损率低，正常工况下可实现 10 万次以上无故障启闭，大幅减少停机维护时间；
环保密封性：采用 “浮动球 + 弹性密封” 结构，泄漏率可达 ANSI Class VI（气泡级密封），符合环保排放标准，尤其适用于易燃易爆、有毒介质的控制场景。
正是基于这些优势，班尼戈气动球阀成为众多高端工业项目的指定产品。而要充分发挥其性能，必须先掌握其 “内在构造” 与 “工作逻辑”。
二、班尼戈气动球阀结构图：核心部件拆解

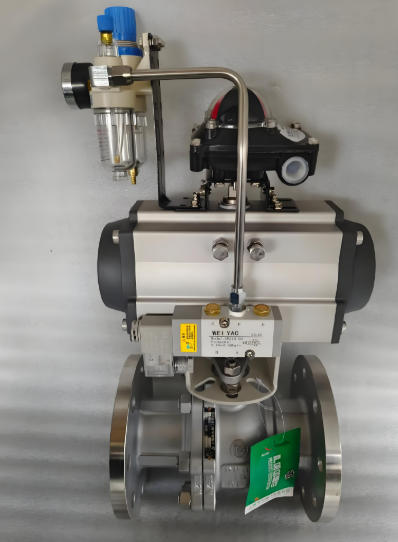

班尼戈气动球阀的结构遵循 “驱动单元 + 执行单元 + 辅助单元” 的设计逻辑，各部件协同实现 “介质通断 / 调节” 功能。以下结合结构图（可参考班尼戈官方技术手册配图），逐一解析核心部件：
1. 驱动单元：气动执行器（核心动力源）
气动执行器是驱动球阀启闭的 “动力心脏”，分为双作用式与单作用式（弹簧复位式），班尼戈主流产品为双作用式，结构包括：
2. 执行单元：球阀本体（介质控制核心）
执行单元是直接接触并控制介质的部分，也是班尼戈气动球阀的 “核心功能区”，结构包括：
3. 辅助单元：安全与控制配件
为提升产品安全性与适用性，班尼戈气动球阀配备多种辅助部件：
三、班尼戈气动球阀工作原理：从 “动力输入” 到 “介质控制” 的全过程
班尼戈气动球阀的工作原理可概括为 “压缩空气驱动→机械运动转化→球体旋转→介质通断 / 调节”，具体过程根据 “双作用式” 与 “单作用式” 略有差异，以下以主流的双作用式气动球阀为例，详解工作流程：
1. 开启过程（从 “关闭” 到 “开启”）
气源输入：压缩空气（压力 0.4-0.6MPa）通过气动管路进入执行器的 “开启侧” 气源接口，进入气缸体的一侧腔室；
活塞推动：压缩空气推动气缸内的活塞向 “关闭侧” 移动，与活塞连接的齿条随之同步移动；
齿轮旋转：齿条与齿轮轴啮合，齿条的直线运动带动齿轮轴旋转（旋转角度为 90°）；
球体转动：齿轮轴底部与阀杆刚性连接，齿轮轴的旋转带动阀杆同步旋转，进而带动阀体内部的球体旋转 90°；
介质流通：当球体旋转至 “通孔与管道轴线一致” 时，阀门完全开启，介质从球体的通孔中顺畅流过，实现 “导通” 功能。
2. 关闭过程（从 “开启” 到 “关闭”）
气源切换：压缩空气停止输入 “开启侧”，转而通过 “关闭侧” 气源接口进入气缸体的另一侧腔室；
活塞反向推动：压缩空气推动活塞向 “开启侧” 移动，齿条随之反向移动；
齿轮反向旋转：齿条带动齿轮轴反向旋转 90°，阀杆同步反向旋转；
球体密封：球体随阀杆反向旋转 90°，直至 “球体表面与阀座密封面紧密贴合”，阻断介质流通路径，实现 “密封关闭”，此时泄漏率可低至 ANSI Class VI 标准；
状态反馈：当阀门关闭到位时，限位开关触发 “关闭信号”，传递至控制系统，提示阀门已处于关闭状态。
3. 单作用式气动球阀的特殊原理（弹簧复位）
单作用式气动球阀在双作用式基础上，增加了 “复位弹簧”（安装在气缸体一侧）：
四、班尼戈气动球阀的选型与维护：基于结构与原理的实用建议
了解结构与原理后，结合实际工况选型与维护，才能最大化产品价值：
结语
班尼戈气动球阀的高精度控制与高可靠性，源于其 “精简且高效” 的结构设计与 “清晰且稳定” 的工作原理。从气动执行器的动力传递，到球阀本体的介质密封，再到辅助部件的安全保障，每一个环节都体现了班尼戈对工业流体控制需求的深刻理解。对于行业从业者而言，掌握其结构图与工作原理，不仅能实现精准选型与高效运维，更能为工业系统的稳定运行提供核心支撑。
如需获取班尼戈气动球阀的详细结构图、技术参数或定制化解决方案，可访问班尼戈官方网站或联系当地授权经销商，获取专业技术支持。
