班尼戈揭秘：气动硬密封蝶阀的工作奥秘与安装指南
来源:http://www.bannige.cn/news.html | 作者:班尼戈 | 发布时间: 2025-07-30 | 31 次浏览 | 分享到:
气动硬密封蝶阀是工业管道关键设备，保障生产流程稳定运行。它依靠压缩空气驱动，密封结构采用硬质材料，能适应恶劣工况。外观上由阀体、蝶板、阀杆、气动执行机构等组成，按结构形式分为中线型、单偏心型、双偏心型和三偏心型，按连接方式分为法兰式、对夹式和焊接式。其工作原理包括驱动过程、阀门启闭机制、密封原理和调节功能。安装前要检查阀门、清洁管道、准备工具和材料；安装时确定位置、吊装阀门、连接管道、安装执行机构；安装后进行手动调试、检查密封性能、调整执行机构并进行联动调试。班尼戈气动硬密封蝶阀具有卓越耐用性、低扭矩设计、快速响应能力和严苛工况适应性等优势。使用时要严格按操作规程操作，避免超压、超温，定期维护保养。正确选择、安装和使用气动硬密封蝶阀，对工业管道系统的安全、稳定、高效运行至关重要。
气动硬密封蝶阀：工业管道的关键 “守护者”

在现代工业的庞大体系中，各类管道纵横交错，宛如人体的血管，承载着各种流体介质的传输任务 。从石油化工领域中高温高压、具有腐蚀性的介质，到电力工业里的蒸汽与冷却水，再到环保处理中的污水和废气，这些介质的顺畅输送与精准控制，都离不开一个关键设备 —— 气动硬密封蝶阀。它就像一位忠诚且可靠的 “守护者”，默默坚守在工业管道的关键节点，保障着整个工业生产流程的稳定运行。
以石油化工工厂为例，在原油的提炼过程中，需要将不同成分的油品在特定的温度和压力下进行分离和转化。气动硬密封蝶阀安装在各类管道上，精确地控制着油品、蒸汽以及各种化学药剂的流量和流向。一旦某个环节的蝶阀出现故障，就可能导致物料输送不畅，影响生产效率，甚至引发安全事故。在发电厂中，它则肩负着控制蒸汽流量、调节汽轮机转速的重任，直接关系到电力的稳定输出 。由此可见，气动硬密封蝶阀虽只是一个小小的部件，却在工业生产中发挥着举足轻重的作用，是确保工业系统正常运转的核心设备之一。
一、认识气动硬密封蝶阀
气动硬密封蝶阀，从名字上就可以拆解出它的两个关键特性：“气动” 意味着其驱动方式是依靠压缩空气来实现阀门的开启与关闭动作；“硬密封” 则表明它的密封结构采用金属等硬质材料，这种设计使得阀门能够承受高温、高压以及具有腐蚀性或含颗粒杂质等恶劣工况下的介质。

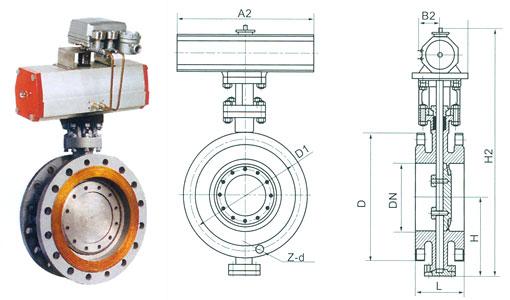

从外观上看，气动硬密封蝶阀主要由阀体、蝶板、阀杆、气动执行机构以及一些密封件和连接件组成 。阀体通常呈圆筒状，为整个阀门提供支撑和介质流通的通道；蝶板则像一个圆形的挡板，安装在阀体内，能够绕着阀杆进行旋转，以此来控制介质的流通与截断；阀杆起到连接蝶板和气动执行机构的作用，将执行机构的动力传递给蝶板，实现其旋转动作 。气动执行机构一般位于阀体的一侧，通过管道与气源相连，它是阀门实现自动化控制的核心部件，常见的有活塞式和齿轮齿条式两种类型，不同类型的执行机构在输出力和响应速度上略有差异。
根据结构形式的不同，气动硬密封蝶阀可分为中线型、单偏心型、双偏心型和三偏心型。中线型蝶阀结构最为简单，蝶板的回转中心与管道中心轴线重合，但在密封性能和适用工况上相对有限，一般适用于低压、常温且介质较为清洁的场合。单偏心蝶阀，其蝶板回转中心相对于管道中心轴线有一个方向的偏移，这一设计使得蝶板在关闭时与阀座之间的摩擦力有所减小，密封性能也得到了一定提升，可用于一些中低压的工业管道系统 。双偏心蝶阀在单偏心的基础上，蝶板回转中心在两个方向上与管道中心轴线存在偏移，进一步优化了密封性能和减少了密封面的磨损，能够适应更为复杂的工况，如化工、食品等行业的管道应用 。而三偏心蝶阀则是在三个方向上与管道中心轴线有偏移，这种独特的结构使其在高温、高压以及各种苛刻工况下都能保持良好的密封性能，是目前高性能气动硬密封蝶阀的常见结构形式，广泛应用于石油化工、电力、冶金等领域中对阀门性能要求极高的场合，例如在石油炼制过程中的高温高压油品输送管道、发电厂的蒸汽管道等。
按照连接方式来划分，又有法兰式、对夹式和焊接式。法兰式气动硬密封蝶阀通过法兰盘与管道上的法兰进行连接，使用螺栓紧固。这种连接方式的优点是连接牢固、密封可靠，便于阀门的安装、拆卸和维修，适用于各种口径和压力等级的管道系统，在工业生产中应用最为广泛。对夹式蝶阀则是通过螺栓将阀门直接夹在两个管道法兰之间，它没有独立的法兰盘，结构紧凑，体积小、重量轻，成本相对较低，但对管道法兰的安装精度要求较高，一般用于中小口径的管道，且安装空间有限的场合 。焊接式蝶阀与管道采用焊接的方式连接，这种连接方式的密封性极佳，能够承受极高的压力和温度，适用于一些对密封性要求极高、不允许有丝毫泄漏的特殊工况，如输送易燃易爆、有毒有害介质的管道，但一旦安装完成，后期维修和更换阀门较为困难 。
二、工作原理大揭秘
（一）驱动过程
气动硬密封蝶阀的驱动核心是气动执行机构，它如同人的肌肉，为阀门的动作提供动力。常见的气动执行机构有活塞式和齿轮齿条式 ，这两种类型虽然结构有所不同，但工作的基本原理都是利用压缩空气来产生机械运动，并将这一运动传递给阀杆。
以活塞式气动执行机构为例，当压缩空气从气源通过管道进入执行机构的气缸时，气体的压力会推动活塞在气缸内做直线运动。这个直线运动就像是一个力的传递者，通过连接部件，如活塞杆与阀杆相连，将直线运动转化为阀杆的旋转运动 。而齿轮齿条式气动执行机构，则是压缩空气推动活塞，活塞带动与之相连的齿条做直线运动，齿条与安装在阀杆上的齿轮相互啮合，当齿条运动时，齿轮就会随之转动，从而带动阀杆旋转，实现阀门的开启和关闭动作 。
气动执行机构根据工作方式又可分为双作用型和单作用型。双作用型执行机构在工作时，需要双向气源。当气源从 A 口进入时，推动活塞向一个方向运动，带动阀杆转动实现阀门的开启或关闭；而当需要反向动作时，气源从 B 口进入，推动活塞反向运动，使阀杆回到初始位置或实现相反的阀门动作，就像一个可以双向行驶的车辆，能够灵活地控制阀门在两个方向上的运动 。例如，在一个需要频繁调节介质流量的化工管道系统中，双作用气动硬密封蝶阀可以根据控制系统的指令，迅速地开启或关闭阀门，精确控制介质的流量，满足生产过程中的各种需求 。
单作用型执行机构则配备有弹簧复位装置，通常是气源推动活塞打开阀门 。在正常工作状态下，气源进入执行机构推动活塞克服弹簧的弹力，使阀门开启。而一旦气源出现故障，如气源压力不足或供气中断时，弹簧就会发挥作用，依靠其自身的弹力推动活塞反向运动，自动关闭阀门 。这种设计具有很高的安全性和可靠性，就像一个紧急制动装置，在关键时刻能够保障系统的安全。在天然气输送管道中，单作用气动硬密封蝶阀可以在突发情况下，如管道破裂导致压力骤降时，迅速关闭阀门，防止天然气泄漏，避免发生安全事故 。
（二）阀门启闭机制
当气动执行机构将动力传递给阀杆后，阀杆就成为了阀门启闭的关键传动部件。阀杆与蝶板紧密相连，如同手臂与手掌的关系，阀杆的旋转直接带动蝶板在阀体内绕着自身的轴线进行旋转 。一般来说，蝶板从全关位置旋转到全开位置，需要转动 90° 。在这个过程中，蝶板就像一个旋转的挡板，通过改变其与介质流动方向的夹角，来控制介质的流通与截断 。当蝶板处于 0° 位置时，蝶板与管道轴线垂直，完全阻挡介质的流动，阀门处于关闭状态；而当蝶板旋转到 90° 位置时，蝶板与管道轴线平行，介质可以顺畅地通过阀门，阀门处于全开状态 。
在硬密封结构中，蝶板与阀座的密封配合是实现阀门可靠密封的关键。蝶板和阀座通常采用金属材料制造，并且经过精密加工，具有特定的形状和表面粗糙度 。在阀门关闭时，蝶板在阀杆的带动下逐渐靠近阀座，随着蝶板的旋转，蝶板与阀座之间的间隙逐渐减小，最终通过机械挤压的方式紧密贴合在一起 。这种金属对金属的刚性密封结构，能够承受较高的压力和温度，即使在介质具有腐蚀性或含有颗粒杂质的恶劣工况下，也能保持良好的密封性能 。在石油化工行业的高温高压管道中，硬密封结构的气动硬密封蝶阀能够有效地防止介质泄漏，确保生产过程的安全和稳定 。
（三）密封原理剖析
在高性能的气动硬密封蝶阀中，三偏心设计是实现良好密封性能的重要结构形式。所谓三偏心，即阀杆轴线偏离蝶板中心（第一偏心）、阀杆轴线偏离管道中心（第二偏心）以及密封面呈锥形倾斜（第三偏心） 。
第一偏心的作用是在阀门开启和关闭的过程中，使蝶板与阀座之间的接触点不断变化，避免了密封面的局部磨损，从而延长了密封面的使用寿命 。就像一个旋转的轮胎，在转动过程中，整个轮胎表面都能均匀地与地面接触，减少了局部的磨损 。第二偏心则使得蝶板在关闭时，能够以一定的角度逐渐靠近阀座，形成一个逐渐压紧的过程，提高了密封的可靠性 。这就好比关门时，不是直接撞上门框，而是以一个合适的角度轻轻合上，能够更好地保证门的密封性 。
第三偏心的密封面呈锥形倾斜，当阀门关闭时，蝶板与阀座之间无摩擦接触 。在蝶板旋转到接近关闭位置时，蝶板的密封面会在偏心力矩的作用下，与阀座的锥形密封面紧密贴合，形成可靠的密封 。这种无摩擦接触的密封方式，不仅减少了密封面的磨损，还降低了阀门的操作扭矩，使得阀门的开启和关闭更加轻松 。在发电厂的蒸汽管道中，采用三偏心设计的气动硬密封蝶阀，能够在高温高压的蒸汽环境下，长期保持良好的密封性能，确保蒸汽的正常输送，提高发电效率 。
（四）调节功能（可选）
当气动硬密封蝶阀配备电气定位器时，它就具备了精确的流量调节功能 。电气定位器就像是阀门的 “智能大脑”，能够根据控制系统输入的信号（通常为 4-20mA 的电流信号），精确地控制阀门的开度 。当控制系统发出一个调节信号时，电气定位器接收到该信号后，会根据信号的大小，控制进入气动执行机构的压缩空气的流量和压力 。通过调节压缩空气的流量和压力，气动执行机构能够精确地控制阀杆的旋转角度，从而带动蝶板旋转到相应的位置，实现对阀门开度的精确控制 。在一个自动化程度较高的化工生产过程中，需要根据反应釜内的压力、温度等参数实时调节介质的流量，配备电气定位器的气动硬密封蝶阀可以根据控制系统的指令，迅速、准确地调节阀门开度，确保反应釜内的反应条件始终处于最佳状态，提高产品的质量和生产效率 。
三、安装前的精心准备
（一）检查阀门
在安装气动硬密封蝶阀之前，对阀门进行全面细致的检查是确保其后续正常运行的关键步骤。首先，要仔细核对阀门的规格和型号，查看阀门铭牌上标注的各项参数，如公称通径、压力等级、阀体材质、密封材料等，确保这些参数与设计要求以及实际工况完全相符 。一旦阀门的规格型号出现错误，可能导致阀门无法正常安装，或者即使安装完成，也无法满足实际的工作需求，例如在高压管道中使用了低压规格的阀门，极有可能引发安全事故 。
同时，要认真检查阀门的零部件是否完整无缺，各个部件之间的连接是否牢固，有无松动或脱落的迹象 。特别是对于阀板和阀座这两个关键部件，它们的密封面状况直接影响着阀门的密封性能 。密封面应光滑、平整，不能有任何划痕、裂纹、磨损或腐蚀等缺陷 。哪怕是微小的划痕，在阀门长期运行过程中，也可能会导致介质泄漏，降低阀门的使用寿命 。可以使用放大镜等工具进行仔细观察，必要时还可以通过专业的检测设备，如密封面粗糙度检测仪，对密封面的粗糙度进行检测，确保其符合相关标准要求 。
（二）清洁管道
管道内部的清洁程度对气动硬密封蝶阀的正常运行同样至关重要 。在管道安装过程中，不可避免地会产生一些杂物，如铁锈、焊渣、泥沙、金属碎屑等 。这些杂质如果在阀门安装前未被清除干净，当介质在管道中流动时，就可能会携带这些杂质进入阀门内部 。一旦杂质进入阀门，它们可能会划伤阀板和阀座的密封面，破坏密封结构，从而导致阀门泄漏 。杂质还可能会卡在阀杆与其他部件之间，影响阀杆的正常转动，使阀门无法灵活地开启和关闭 。
为了确保管道内部的清洁，在安装阀门前，可采用多种方法对管道进行清洁 。对于管径较小的管道，可以使用压缩空气进行吹扫，将管道内的杂物吹出 。在吹扫过程中，要注意控制压缩空气的压力和流量，以保证吹扫效果 。对于管径较大的管道，除了吹扫外，还可以采用水冲洗的方法，利用水的冲击力将管道内的杂质冲洗掉 。在水冲洗后，要及时将管道内的水分吹干或排净，防止水分残留导致管道生锈 。对于一些对清洁度要求极高的管道系统，如食品、医药行业的管道，还可能需要采用化学清洗的方法，使用专门的清洗剂去除管道内的油污、杂质等 。
（三）准备工具和材料
安装气动硬密封蝶阀需要准备一系列的工具和材料，以确保安装工作的顺利进行 。常用的安装工具包括扳手、螺丝刀、钳子、锤子、吊装设备（对于较大口径的阀门）等 。扳手用于拧紧或松开阀门与管道连接的螺栓，螺丝刀用于安装或拆卸执行机构等部件上的螺丝，钳子可用于夹持和固定一些小型部件，锤子则可用于轻轻敲击，使阀门在安装过程中能够更好地就位 。在选择扳手等工具时，要注意其规格与螺栓的尺寸相匹配，过大或过小的扳手都可能导致螺栓拧紧不牢固或损坏螺栓 。
密封材料是保证阀门与管道连接密封性的重要材料 。常见的密封材料有石棉橡胶垫片、聚四氟乙烯垫片、金属缠绕垫片等 。在选择密封材料时，需要根据管道中介质的性质、工作温度和压力等因素来确定 。如果介质具有腐蚀性，应选择耐腐蚀的密封材料，如聚四氟乙烯垫片；对于高温工况，可选用石棉橡胶垫片或金属缠绕垫片，它们具有良好的耐高温性能 。垫片的尺寸也必须与阀门和管道的连接尺寸相匹配，确保安装后能够形成良好的密封 。还要准备好连接螺栓、螺母、垫圈等连接件，这些连接件的材质和规格也应符合设计要求，以保证连接的牢固性和可靠性 。
四、安装步骤全解析
（一）确定安装位置
安装位置的确定是气动硬密封蝶阀安装过程中的首要任务，它直接关系到阀门日后的操作便利性、维护难易程度以及能否正常发挥其功能 。根据工艺流程和设计要求，应综合考虑多个因素来确定阀门的安装位置 。一般来说，阀门应安装在便于操作人员接近和操作的地方，周围要留出足够的空间，方便操作人员进行阀门的开启、关闭以及日常的维护保养工作 。例如，在工厂的大型管道系统中，阀门的安装位置应避免被其他设备遮挡，确保操作人员能够轻松地操作阀门的手轮或执行机构 。
同时，要充分考虑介质流向与阀门标识的一致性 。大多数气动硬密封蝶阀的阀体上都会有一个箭头标识，这个箭头明确指示了介质的正确流向 。在安装阀门时，必须严格按照这个箭头的方向进行安装，确保介质能够按照设计要求顺利通过阀门 。如果安装方向错误，不仅会影响阀门的正常工作，降低其密封性能和使用寿命，还可能导致整个管道系统的运行出现故障 。在石油输送管道中，如果蝶阀的安装方向错误，可能会导致油品在阀门处受阻，影响输送效率，甚至引发管道堵塞等严重问题 。
（二）阀门吊装（如适用）
对于较大口径的气动硬密封蝶阀，由于其体积较大、重量较重，通常需要使用吊装设备进行安装 。在吊装过程中，确保阀门的平稳和安全至关重要，任何碰撞或不当操作都可能对阀门造成损坏，影响其性能 。
在选择吊具时，要根据阀门的重量、尺寸和形状来确定合适的吊具类型，如钢丝绳、吊带、专用吊具等 。吊具的承载能力必须大于阀门的重量，以确保吊装过程的安全可靠 。钢丝绳应具有足够的强度和耐磨性，且无断丝、磨损等缺陷；吊带则应选用质量可靠、符合安全标准的产品，避免在吊装过程中发生断裂 。在使用吊具时，要将其正确地系在阀门的吊耳或阀体上合适的位置 。吊耳是专门为吊装设计的部件，应确保吊具与吊耳紧密连接，且连接部位牢固可靠 。如果没有吊耳，也可以选择在阀体上的其他坚固部位进行系挂，但要注意避免对阀门的密封面、阀杆等关键部件造成损伤 。
在起吊过程中，要缓慢、平稳地提升阀门，避免突然加速或减速，以免引起阀门的晃动和碰撞 。操作人员应密切关注阀门的状态，确保其在吊装过程中始终保持平衡 。同时，要设置专人指挥吊装作业，确保各个环节的协调配合，避免发生意外事故 。当阀门接近安装位置时，要更加小心地操作，缓慢地将阀门放下，使其准确地就位 。
（三）管道连接

  1. 法兰连接

  • 当采用法兰连接时，首先要在阀门和管道的法兰密封面上放置合适的垫片 。垫片的选择至关重要，应根据管道中介质的性质、工作温度和压力等因素来确定 。对于一般的工业管道，石棉橡胶垫片是较为常用的选择，它具有良好的密封性和一定的耐温、耐压性能 。在高温、高压或介质具有腐蚀性的场合，则需要使用金属缠绕垫片或聚四氟乙烯垫片等高性能密封材料 。垫片的尺寸必须与法兰的密封面尺寸相匹配，确保能够完全覆盖密封面，形成良好的密封 。

  • 放置好垫片后，将螺栓穿过阀门和管道的法兰孔 。在穿螺栓时，要注意螺栓的方向应一致，且螺栓应能够顺利穿过法兰孔，避免出现螺栓与法兰孔不匹配或螺栓歪斜的情况 。使用扳手拧紧螺栓时，要按照对角交叉的方式逐步拧紧，确保法兰面均匀受力 。如果螺栓拧紧不均匀，可能会导致法兰面偏斜，使阀门密封不严，从而引发介质泄漏 。在拧紧螺栓的过程中，要分多次逐步增加扭矩，每次拧紧后都要检查法兰的平整度和密封情况，直到达到规定的拧紧力矩 。

  1. 对夹连接

  • 对夹式气动硬密封蝶阀的连接方式相对较为紧凑 。在安装时，先将阀门的两侧法兰与管道的法兰对齐，确保螺栓孔准确对应 。然后插入连接螺栓，使用螺母进行初步紧固 。在初步紧固时，不要将螺母拧得过紧，只需使阀门和管道的法兰初步固定即可 。

  • 初步固定后，需要对阀门的位置进行校正，确保阀门与管道的中心线重合，且阀门在管道中处于正确的安装角度 。校正完成后，再按照对角交叉的方式逐步拧紧螺母，使阀门与管道紧密连接 。与法兰连接一样，对夹连接的螺栓拧紧过程也需要均匀用力，确保连接紧密无泄漏 。对夹连接的阀门在安装后，要检查阀门与管道之间的间隙是否均匀，避免出现一侧间隙过大或过小的情况，以免影响阀门的密封性能和正常工作 。

无论是法兰连接还是对夹连接，连接紧密无泄漏都是至关重要的 。在连接完成后，可以通过压力试验等方法来检查连接部位的密封性，确保阀门在投入使用后能够正常工作，不会出现介质泄漏等问题 。
（四）安装执行机构
安装气动执行机构是整个安装过程中的关键环节，它直接关系到阀门能否实现自动化控制以及控制的准确性和可靠性 。在安装执行机构之前，必须仔细阅读执行机构的安装说明书，了解其安装要求和注意事项 。
按照安装说明书的要求，将气动执行机构正确地安装在阀门的阀杆上 。执行机构与阀杆的连接必须牢固可靠，确保在阀门的开启和关闭过程中，执行机构能够有效地将动力传递给阀杆，带动蝶板旋转 。连接方式通常有键连接、联轴器连接等，要确保连接部件的安装精度和质量，避免出现松动、卡滞等现象 。在安装键连接时，要确保键与键槽的配合紧密，无间隙；联轴器连接则要保证联轴器的同心度和垂直度，避免因安装误差导致执行机构运行不稳定 。
安装完成执行机构后，要连接好控制线路和气管 。控制线路负责将控制系统的指令传输给执行机构，使其按照指令动作；气管则为执行机构提供压缩空气，作为其动力源 。在连接控制线路时，要注意线路的连接顺序和极性，确保线路连接正确无误 。对于一些具有防爆要求的场合，控制线路还必须采用符合防爆标准的电缆和接线方式，防止在运行过程中产生电火花引发爆炸事故 。
连接气管时，要选用合适的气管材质，如铜管、不锈钢管或耐压塑料管等 。气管的管径应根据执行机构的耗气量和工作压力来确定，确保能够提供足够的压缩空气 。气管的连接部位要使用密封件进行密封，防止漏气 。可以使用密封胶、密封垫等密封材料，确保气管连接紧密，无泄漏现象 。在连接完成后，要对气管进行压力测试，检查是否存在漏气情况 。如果发现漏气，应及时查找原因并进行修复，确保执行机构能够正常工作 。
五、安装后的细致调试
（一）手动调试
在完成气动硬密封蝶阀的安装后，手动调试是初步检验阀门性能的重要环节 。操作人员可以使用扳手或直接转动手轮，缓缓地驱动阀杆，使蝶板进行旋转，从而检查阀门的开闭是否灵活顺畅 。在转动过程中，需要仔细感受操作的手感，如果发现有卡涩、阻力过大的情况，就如同在转动一个生锈的齿轮般费力，这可能意味着阀门的安装出现了问题 。例如，阀杆与其他部件之间可能存在干涉，像是阀杆与执行机构的连接部位安装不精准，导致两者之间存在摩擦，阻碍了阀杆的正常转动 ；或者是密封面之间夹杂了杂质，如管道清洁不彻底，残留的焊渣、泥沙等细小颗粒卡在蝶板与阀座的密封面之间，使得蝶板在旋转时受到额外的阻力 。
针对这些问题，首先要对阀门的安装进行全面检查，查看各个部件的连接是否牢固，位置是否准确 。如果发现阀杆与其他部件干涉，需要重新调整部件的位置，确保阀杆能够自由转动 。对于密封面夹杂杂质的情况，则需要将阀门拆解，仔细清理密封面上的杂质，必要时还可以对密封面进行打磨处理，使其恢复光滑平整 。清理完成后，重新组装阀门，并再次进行手动调试，直到阀门的开闭动作灵活自如，无任何异常现象为止 。
（二）检查密封性能
密封性能是气动硬密封蝶阀的关键性能指标之一，直接关系到工业生产过程中介质的输送安全和效率 。在手动调试完成后，需要对阀门的密封性能进行严格检查 。具体操作方法是，先将阀门关闭，确保蝶板与阀座紧密贴合 。然后，在阀门的一侧通过专门的测试设备施加一定的压力，这个压力可以根据阀门的工作压力和相关标准来确定，一般情况下，测试压力会略高于阀门的正常工作压力 。如果是用于输送液体介质的阀门，可以使用水压试验设备向阀门内注入一定压力的水；对于输送气体介质的阀门，则可以使用气压试验设备，向阀门内充入压缩空气 。
在施加压力的过程中，要密切关注阀门另一侧是否有泄漏现象 。可以通过多种方式来检测泄漏，对于微小的泄漏，可以使用肥皂水涂抹在阀门的密封部位，如果有气泡产生，就表明存在泄漏点 。对于较大的泄漏，则可以直接观察到介质从密封处渗出 。一旦发现阀门存在泄漏问题，就需要深入分析原因并采取相应的解决措施 。泄漏可能是由于密封面贴合不紧密造成的，这可能是因为阀门安装时，蝶板与阀座的对中不准确，导致两者在关闭时无法完全贴合 ；也有可能是密封垫片损坏或老化，失去了良好的密封性能 。如果是密封面贴合不紧密的问题，需要重新调整阀门的安装位置，确保蝶板与阀座能够准确对中，紧密贴合 。对于密封垫片损坏或老化的情况，则需要更换新的密封垫片，选择与阀门工作工况相匹配的垫片材质，如在高温工况下，应选用耐高温的垫片材料 。
（三）执行机构调整

  1. 行程调整

行程调整是确保气动执行机构能够准确控制阀门开闭位置的关键步骤 。不同类型的气动执行机构，其行程调整的方式可能会有所差异，但基本原理是一致的 。以常见的活塞式气动执行机构为例，通常会在执行机构上设置行程开关或限位装置 。在调整行程时，首先需要将阀门切换到手动模式（如果执行机构具备手动操作功能的话），手动旋转阀杆，使阀门处于全开和全关位置，观察执行机构的动作情况 。然后，通过调节行程开关或限位装置的位置，来设定阀门全开和全关时执行机构的停止位置 。比如，当阀门处于全开位置时，调节行程开关，使其能够准确检测到执行机构的位置，并发出信号，使执行机构停止动作 。同样，对于全关位置也进行类似的调整 。通过精确的行程调整，能够保证阀门在工作过程中，始终能够准确地开启和关闭到预定位置，避免出现阀门开启不到位或关闭不严的情况，确保介质的流量控制和截断功能正常实现 。

  1. 扭矩调整

扭矩调整的目的是使执行机构输出的扭矩与阀门的工作要求相匹配，既能够提供足够的力量来驱动阀门的开闭，又不会因为扭矩过大而对阀门或执行机构造成损坏 。扭矩的大小与阀门的规格、工作压力以及介质的性质等因素密切相关 。在调整扭矩时，首先要根据阀门的铭牌标注和相关技术资料，确定阀门所需的正常工作扭矩范围 。然后，通过调节执行机构上的扭矩调节装置（如有些执行机构配备有扭矩限制器，可以通过调节其弹簧的预紧力来改变输出扭矩），来调整执行机构的输出扭矩 。在调节过程中，需要逐步增加或减小扭矩，并观察阀门的开闭动作情况 。如果扭矩过小，阀门可能无法正常开启或关闭，出现动作迟缓甚至卡滞的现象 ；而如果扭矩过大，可能会导致阀门的密封面损坏，或者使执行机构的部件承受过大的应力，缩短其使用寿命 。因此，需要反复调试，直到执行机构输出的扭矩能够满足阀门的工作要求，且阀门的开闭动作顺畅、稳定 。
（四）联动调试
联动调试是将气动硬密封蝶阀与整个控制系统连接起来，进行整体性能测试的重要环节 。通过联动调试，可以全面检查阀门在自动化控制环境下的响应速度、动作准确性以及与控制系统的协同工作能力 。
首先，将阀门的控制线路与控制系统的控制器进行正确连接，确保信号传输的准确性和稳定性 。连接完成后，通过控制系统的操作界面，向阀门发送开启和关闭指令 。在发送指令后，密切观察阀门的响应情况，包括阀门是否能够及时接收到指令并做出动作，动作是否准确无误，是否能够按照指令要求的开度进行调节等 。同时，还需要检查控制系统反馈的阀门状态信息是否准确，如阀门的实际开度是否与控制系统显示的开度一致 。
除了检查阀门的响应和动作准确性外，还需要对阀门在不同开度下的流量控制情况进行测试 。在工业生产过程中，阀门常常需要根据工艺要求调节介质的流量 。因此，在联动调试时，通过控制系统设定不同的阀门开度，使用流量测量设备（如流量计）测量通过阀门的介质流量，检查阀门的流量调节特性是否符合设计要求 。如果发现阀门的流量调节不准确，可能是由于控制系统的参数设置不当、执行机构的精度不够或者阀门本身的特性与工艺要求不匹配等原因导致的 。这时，需要对相关因素进行逐一排查和调整，如重新校准控制系统的参数、对执行机构进行精度优化或根据实际情况重新选择合适的阀门 。通过全面的联动调试，确保气动硬密封蝶阀能够与控制系统完美配合，在工业生产中稳定、可靠地运行 。
六、班尼戈气动硬密封蝶阀的优势
班尼戈作为流体控制领域的知名品牌，其生产的气动硬密封蝶阀凭借卓越的性能，在众多工业项目中脱颖而出，成为了众多企业的信赖之选 。
（一）卓越的耐用性
班尼戈气动硬密封蝶阀采用高品质的金属材料制作蝶板和阀座，这些材料经过精心筛选和严格的质量检测，具有出色的耐磨损和抗冲刷性能 。在实际应用中，即使面对高速流动的介质以及夹杂其中的颗粒杂质，蝶板和阀座也能保持良好的工作状态，有效延长了阀门的使用寿命 。在某化工企业的管道系统中，介质中含有大量的固体颗粒，对阀门的磨损极为严重 。在安装了班尼戈气动硬密封蝶阀后，经过多年的运行，阀门的密封性能依然良好，蝶板和阀座的磨损程度远远低于其他品牌的阀门，为企业节省了大量的设备更换和维护成本 。
（二）低扭矩设计
通过独特的偏心结构设计，班尼戈气动硬密封蝶阀在开启和关闭过程中，大大减少了操作力矩 。这不仅降低了对气动执行器的负荷要求，还使得阀门的操作更加轻松、灵活 。在一些需要频繁操作阀门的工业场景中，如自动化生产线的物料输送管道，低扭矩设计的班尼戈蝶阀能够快速响应控制信号，实现高效的开关动作，提高了生产效率 。相比传统阀门，其节能效果也十分显著，降低了能源消耗，为企业带来了实实在在的经济效益 。
（三）快速响应能力
班尼戈气动硬密封蝶阀配备高性能的气动执行机构，能够快速响应控制信号 。通常情况下，阀门的启闭速度可控制在 1 - 3 秒之间，这种快速响应能力使得它在对时间要求极高的工业系统中表现出色 。在石油化工行业的紧急切断系统中，一旦发生异常情况，班尼戈蝶阀能够迅速关闭，及时截断介质的流动，避免事故的进一步扩大，为安全生产提供了有力保障 。
（四）严苛工况适应性
无论是高温、高压的恶劣环境，还是具有强腐蚀性的介质，班尼戈气动硬密封蝶阀都能从容应对 。其密封材料和阀体材质经过特殊设计和处理，能够在不同的工况条件下保持稳定的性能 。在某电力企业的高温蒸汽管道中，蒸汽温度高达 500℃以上，压力超过 10MPa，班尼戈蝶阀凭借其耐高温、高压的特性，长期稳定运行，确保了蒸汽的正常输送和发电系统的稳定运行 。在化工企业中，面对各种强腐蚀性的酸碱介质，班尼戈蝶阀同样能够有效抵抗介质的侵蚀，保证阀门的密封性能和使用寿命 。
以某大型石油化工项目为例，该项目涉及复杂的工艺流程和多种恶劣工况 。在管道系统中，需要控制高温、高压且具有腐蚀性的油品和化学药剂的流量 。班尼戈气动硬密封蝶阀凭借其卓越的性能，成功应用于该项目的多个关键环节 。在装置运行的多年时间里，阀门始终保持良好的密封性能和稳定的工作状态，从未出现过泄漏、卡滞等故障，有效保障了整个化工生产过程的连续性和安全性 。该项目的负责人表示，选择班尼戈蝶阀是一个非常明智的决策，其可靠的性能为项目的顺利运行提供了坚实的保障，大大降低了设备维护成本和生产风险 。
七、正确使用与维护小贴士
在日常使用气动硬密封蝶阀时，严格按照操作规程操作是确保阀门安全、稳定运行的基础 。操作人员应熟悉阀门的性能特点和操作方法，避免因误操作导致阀门损坏或发生安全事故 。在开启和关闭阀门时，要缓慢操作，避免突然快速开启或关闭，以免产生水锤现象，对管道和阀门造成冲击损坏 。水锤现象就像突然的水流冲击，可能会导致管道破裂、阀门密封面损坏等严重后果 。
要密切关注阀门的工作状态，避免超压、超温运行 。每台气动硬密封蝶阀都有其规定的工作压力和温度范围，超出这个范围，阀门的性能和寿命都会受到严重影响 。例如，在高温环境下，阀门的密封材料可能会老化、变形，导致密封性能下降；而在超压情况下，阀门的阀体和密封件可能会承受过大的压力，引发泄漏甚至破裂等危险情况 。因此，在使用过程中，要通过安装在管道上的压力表、温度计等监测设备，实时关注介质的压力和温度，一旦发现异常，应及时采取措施进行调整 。
定期维护保养是延长气动硬密封蝶阀使用寿命、保证其性能稳定的关键 。建议根据阀门的使用频率和工作环境，制定合理的维护计划 。一般来说，对于使用频繁的阀门，维护周期可以适当缩短；而在恶劣的工作环境下，如高温、高压、强腐蚀等工况，更需要加强维护保养的力度 。
维护保养的内容包括多个方面 。定期检查密封件的磨损情况是至关重要的 。密封件是保证阀门密封性能的关键部件，随着阀门的频繁使用，密封件会逐渐磨损 。一旦发现密封件磨损严重或出现损坏，应及时更换，以确保阀门的密封性能，防止介质泄漏 。在化工生产中，介质的泄漏不仅会造成物料浪费，还可能引发安全事故和环境污染问题 。
对执行机构进行润滑也是维护保养的重要环节 。执行机构的顺畅运行依赖于良好的润滑条件 。定期使用合适的润滑剂对执行机构的运动部件进行润滑，可以减少部件之间的摩擦，降低磨损程度，延长执行机构的使用寿命 。在选择润滑剂时，要根据执行机构的工作环境和要求，选择具有合适性能的润滑剂，如在高温环境下，应选用耐高温的润滑剂 。
还需要检查阀门的各个连接部位是否牢固，有无松动现象 。连接部位的松动可能会导致阀门在运行过程中出现泄漏或其他故障 。对松动的连接部位，要及时进行紧固，确保阀门的整体结构稳定 。定期对阀门进行清洁，去除表面的灰尘、油污和杂质等，也有助于保持阀门的良好工作状态 。
总结：开启工业管道高效运行的新征程
气动硬密封蝶阀，作为工业管道系统中的核心控制部件，以其独特的工作原理和多样化的安装方式，在各个工业领域中发挥着不可替代的作用 。其依靠压缩空气驱动，通过精密的机械结构实现介质的精准控制和可靠密封，适应了高温、高压、强腐蚀等各种严苛的工业工况 。正确的安装步骤，从安装前的细致准备，到安装过程中的精准操作，再到安装后的全面调试，每一个环节都关系到阀门能否稳定、高效地运行 。
在实际的工业应用中，选择合适的气动硬密封蝶阀并正确安装和使用，是确保工业管道系统安全、稳定、高效运行的关键 。这不仅能够保障生产过程的连续性，提高生产效率，还能有效降低设备的维护成本和运行风险 。无论是石油化工、电力、冶金，还是环保、食品等行业，都离不开气动硬密封蝶阀的可靠运行 。希望本文所介绍的气动硬密封蝶阀的工作原理和安装知识，能够为相关行业的从业者在实际工作中提供有益的参考，助力工业管道系统的高效运行，为工业生产的蓬勃发展贡献力量 。
